جسم الصمام:
متوسط: ماء بارد / ساخن ، مع 50٪ جلايكول درجة حرارة الوسط: 2 درجة مئوية ...90 درجة مئوية
الضغط المقدر: PN20 موصل الأنبوب: الخيط الداخلي درجة الحرارة المحيطة.نطاق:−5 ... + 60 درجة مئوية ؛ 0 ... 90٪ RH الحجم: G1 / 2 "-G2"
نوع الصمام: خاصية التدفق ثنائية الاتجاه وثلاثية الاتجاه: نسبة متساوية ، تشغيل / إيقاف
مادة
جسم الصمام: نحاس مزور ، Hpb59-1 الختم: كرة: EPDM + PTFE
الكرة: ساق نحاسية من الفولاذ المقاوم للصدأ: EPDM
موصل الصمام: كمبيوتر مغزل الصمام: سبائك الألومنيوم
وصف

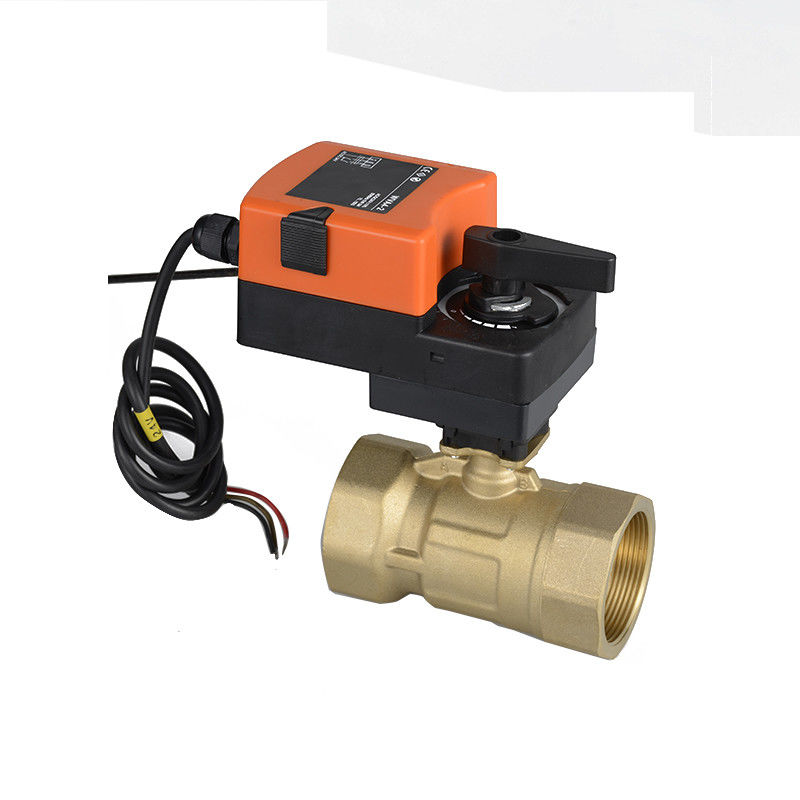

يتكون صمام كرة التحكم من WAV4-...سلسلة المحرك الدوار وسي بي اس… مسلسلصمام الكرة.متساويالنسبة المئويةطفوثمميزة تضمن الصمام أداء الاستقرار.تستخدم صمامات كرة التحكم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئة ، ومعدات معالجة المياه ، والتحكم في تشغيل المياه في الأتمتة الصناعية ، مثل: AHU ، ووحدة معالجة هواء اللحم ، ووحدة التحكم في الضغط التفاضلي ، والمبادل الحراري لتنظيم التدفق وتشغيل / إيقاف يتحكم.
طلب
نظام التكييف
نظام التدفئة
نظام معالجة المياه
المعدات الصناعية
خدمة
1. تقديم المتطلبات الفنية والرسومات الخاصة بك
2. احصل على الرد الأساسي منا في غضون 12 ساعة
3. الحصول على حل تقني والاقتباس منا في غضون 24 ساعة
4. الحل التقني وتأكيد الاقتباس
5. تقديم عينات إذا لزم الأمر
6. مراجعة العقد والتوقيع عليه
7. ترتيب الإنتاج والشحن
8. خدمة ما بعد البيع
وضع التشغيل
يتحكميتم تشغيل الصمام الكروي بمحرك من نوع WVA4-1… ، WAV4-2… ، و WAV4-3….يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف ، أو نظام تحكم ثلاثي النقاط أو تناسبي وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.
|
نموذج رقم: |
DN (مم) |
بوصة |
كفس (م3/ ح) |
بفماكس (مبا) |
ملاحظة (كيلو باسكال) |
|
WCBS215 |
DN15 |
1/2 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS220 |
DN20 |
3/4 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS225 |
DN25 |
1 " |
10 |
2.5 ميجا باسكال |
1400 |
|
WCBS250 |
DN50 |
2 " |
43 |
2.5 ميجا باسكال |
1400 |
|
WCBS315 |
DN15 |
1/2 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS320 |
DN20 |
3/4 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS325 |
DN25 |
1 " |
10 |
2.5 ميجا باسكال |
1400 |
|
WCBS350 |
DN50 |
2 " |
43 |
2.5 ميجا باسكال |
1400 |

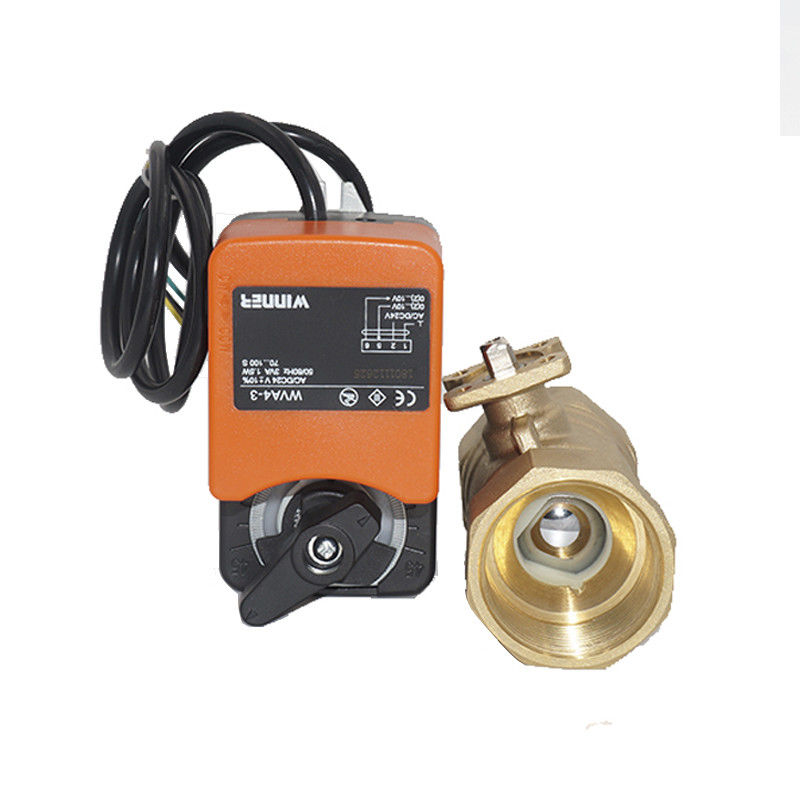

المحرك
WVA4-3 ... 24VAC / DC ± 15٪ ، 0-10 فولت / 4-20 مللي أمبير
دور (3 نقاط ، أو متناسبيكتب)
يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف ، 3 نقاط ، وإشارة تحكم تناسبية ، باستخدام عالي نسبة الإرسالمحرك والعتاد لإصلاح وقفل.
|
نموذج رقم: |
طاقة كهربائية شغالة |
نوع المحرك |
عزم الإخراج |
استهلاك |
جسم الصمام |
|
WVA4-304 |
24VAC / DC ± 15٪ |
3 نقطة |
0-10 فولت |
6VA |
DN25 ، DN20 ، DN15 |
|
WVA4-306 |
0 (2) -10VDC & (0) 4-20 مللي أمبير |
DN50 ، DN40 ، DN32 ، |
|||
|
WVA4-310 |
0 (2) -10VDC & (0) 4-20 مللي أمبير |
DN50 |
موصل
|
نموذج رقم |
سلعة |
طلب |
المحرك |
جسم الصمام |
مغزل |
|
WCBV-1 |
موصل
|
تستخدم لتوصيل المشغل وجسم الصمام |
WVA4-106 ، WVA4-206 WVA4-306 ، WVA4-110 WVA4-210 ، WVA4-310 |
WCBV232 WCBV240 |
WCBV-2
|
|
WCBS-1 |
WVA4-104 ، WVA4-204 WVA4-304 ، WVA4-106 WVA4-206 ، WVA4-306 WVA4-110 ، WVA4-210 WVA4-310 |
WCBS232 ، WCBS240 WCBS250 ، WCBS332 WCBS340 ، WCBS350 |
WCBS-2 WCBS-3
|
