وصف

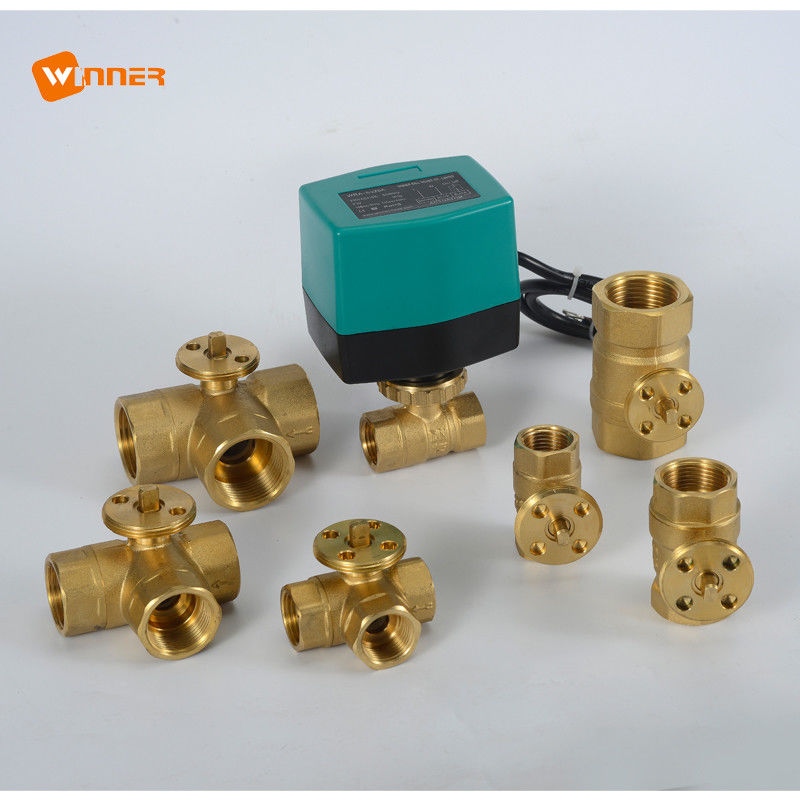

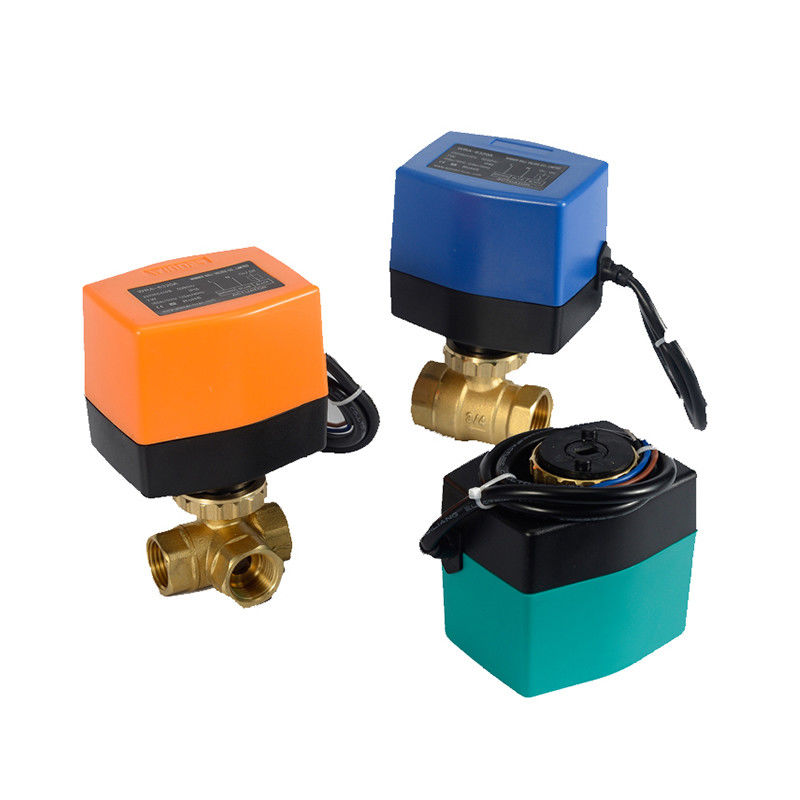

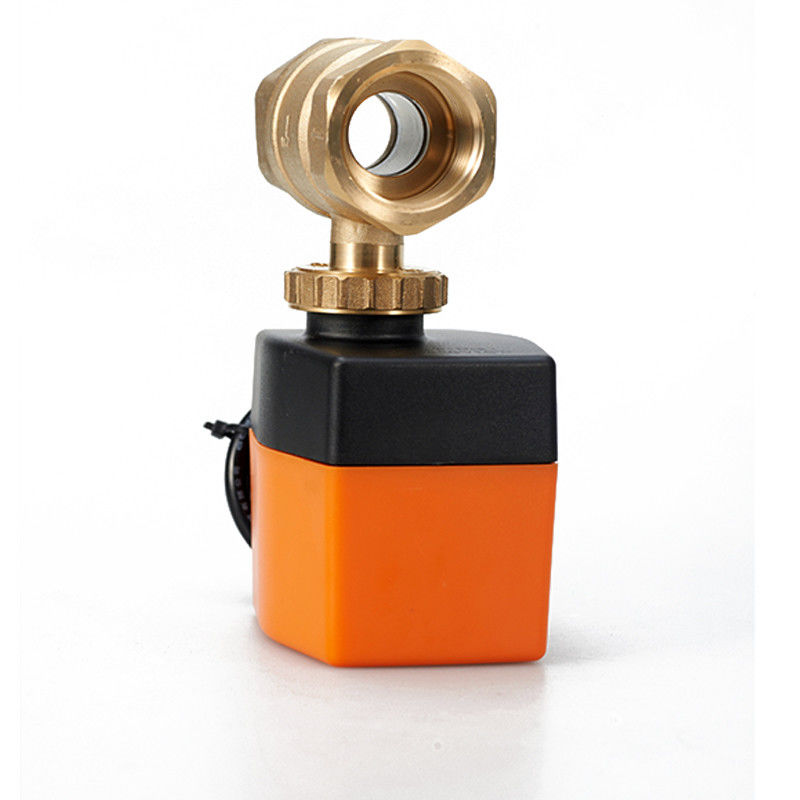

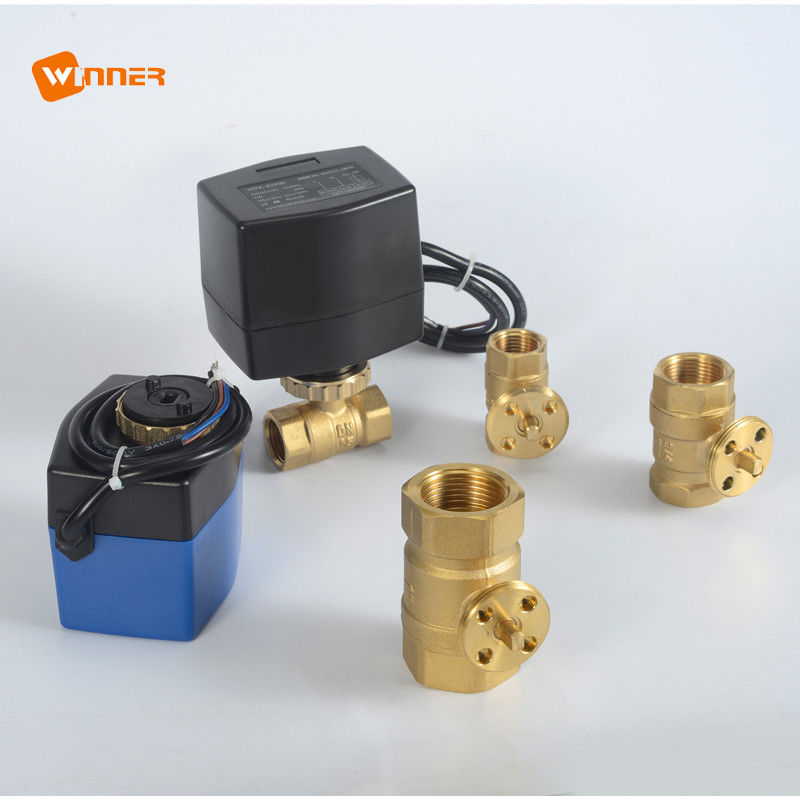

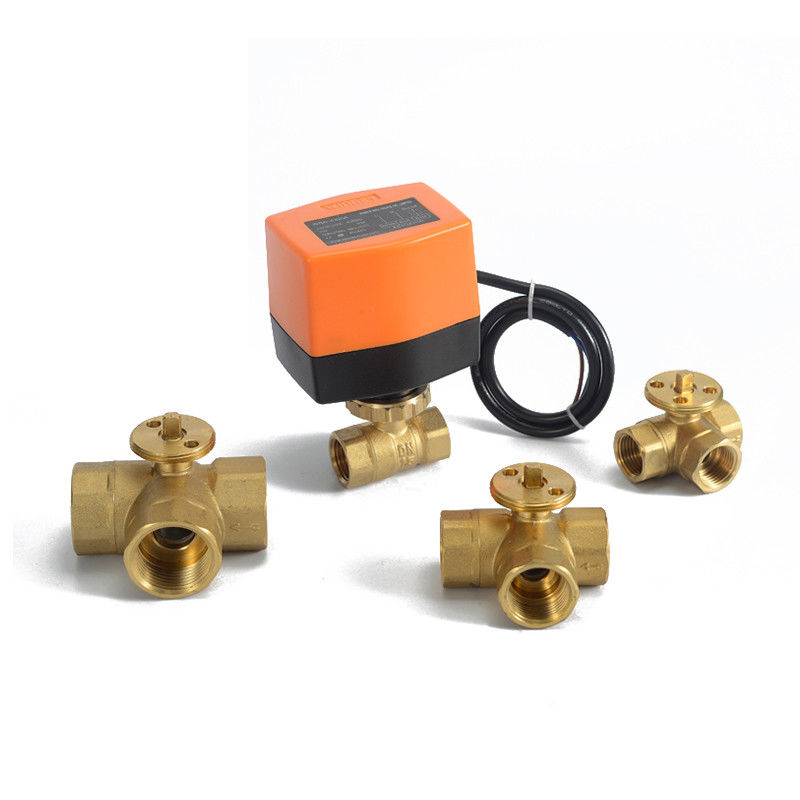

يتكون الصمام الكروي بمحرك DC من نوع تشغيل / إيقاف أو مشغل من نوع 3 نقاط وسلسلة W8BV…صمام الكرةالتي لديها المدمج بنيةوعملية مستقرة ،قدرة ممتازة على وقف المياه ، مياه كبيرة معدل التدفق ، صفر كتلة الأوساخ وعزم دوران منخفض. صمامات كروية بمحركات DC تستخدم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئةونظام معالجة المياه وبعضها صناعي معدات.
طلب
نظام التكييفو نظام التدفئةو ماءنظام العلاجو صناعي معدات.
وضع التشغيل
يتم تشغيل الصمام الكروي بمحرك DC بواسطة نوع WRA-42… ، و WRA-42… A مشغل.يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو نظام تحكم ثلاثي النقاط وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.
معلومات تقنية
جسم الصمام:
متوسط: ماء بارد / ساخن ، مع50٪ جلايكول درجة حرارة الوسط: 2 درجة مئوية ...90 درجة مئوية
الضغط المقدر:PN20 موصل الأنبوب: الخيط الداخلي
درجة الحرارة المحيطة.نطاق:-20 ... + 70 درجة مئوية ؛ 0 ... 95٪ RH الحجم: 1/2 بوصة ، 3/4 بوصة و 1 بوصة نوع الصمام: ثنائي الاتجاه وثلاثي الاتجاه
مادة
جسم الصمام: نحاس مزور ، Hpb59-1 الختم: كرة: EPDM + PTFE ، مع حلقة O مزدوجة
الكرة: جذع نحاسي مطلي بالنيكل: حلقات EPDM على شكل حرف O ، مع حلقة O مزدوجة
|
نموذج رقم: |
ضياء الداخلية. |
بوصة |
كفس (م3/ ح) |
بفماكس (KPa) |
Ps (KPa) |
|
W8BV215 |
12 ملم |
1/2 " |
6.15 |
1000 |
1400 |
|
W8BV220 |
15 ملم |
3/4 بوصة |
10.5 |
1000 |
1400 |
|
W8BV225 |
20 ملم |
1 " |
16.1 |
1000 |
1400 |
|
W8BV315 |
12 ملم |
1/2 " |
3.95 |
1000 |
1400 |
|
W8BV320 |
15 ملم |
3/4 بوصة |
6.8 |
1000 |
1400 |
|
W8BV325 |
20 ملم |
1 " |
15.8 |
1000 |
1400 |
المحرك
WRA-42... DC3 / 6-12 / 24V ، 3 نقاط
WRA-42…أ DC3 / 6-12 / 24V ، تشغيل / إيقاف
عزم الإخراج: 2N.mزاوية الدوران: 90 درجة
رتبة الحماية: IP55 / IP54 وقت التشغيل / الإيقاف: 2-12S
دور (3 نقاط أو نوع تشغيل / إيقاف)
يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو إشارة تحكم ثلاثية النقاط ، باستخدام محرك متزامن عكسي ومحرك مخفض سرعة التروس للإصلاح والقفل.
WRA-42... نوع 3 نقاط
السلك البني هو الطاقة على الصمام مفتوح
السلك الأسود هو الطاقة على إغلاق الصمام
السلك البني أو الأسود معطل. الصمام يحافظ على الوضع الحالي
السلك الأزرق متصل بالسلك الفارغ.
يمكن أيضًا استخدامها كنوع تشغيل / إيقاف.
WRA-42…أنوع التشغيل / الإيقاف
السلك الأزرق هو سلك التحكم.التشغيل: فتح الصمام ، إيقاف التشغيل: إغلاق الصمام
السلك الأسود متصل بـ com.
السلك البني متصل بسلك الطاقة.
يمكن استخدامها فقط كنوع تشغيل / إيقاف.
|
نموذج رقم: |
طاقة كهربائية شغالة |
نوع المحرك |
عزم الإخراج |
استهلاك |
وقت التشغيل / الإيقاف |
جسم الصمام |
|
WRA-4224 |
DC24V |
3 نقاط أو تشغيل / إيقاف |
2N.m |
2 واط |
2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
|
WRA-4224A |
تشغيل / إيقاف |
التركيب:
أدخل ساق الصمام في الجزء السفلي من المشغل ، وأدخل دبوسين موجودين في الجزء السفلي من المشغل في فتحة تثبيت الصمام.ثم برغي النحاسغطاء الجوز
