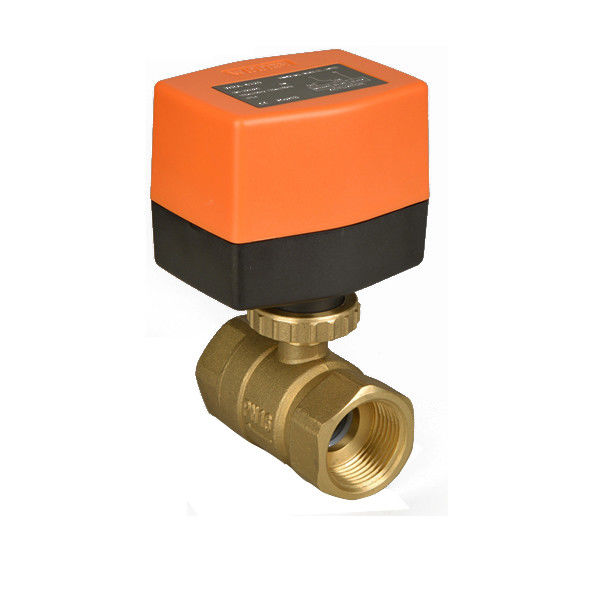

وصف الصمام الكروي النحاسي الكهربائي
ميتكون الصمام الكروي المجهز من نوع تشغيل / إيقاف أو مشغل من نوع 3 نقاط وسلسلة W8BV… صمام الكرةوالتي لديها المدمج بنيةوعملية مستقرةوقدرة ممتازة على وقف المياه ، مياه كبيرة معدل التدفق ، صفر كتلة الأوساخ وعزم دوران منخفض.الصمامات الكروية الآلية تستخدم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئةونظام معالجة المياه وبعضها صناعي معدات.
معلومات تقنية
جسم الصمام:
متوسط: ماء بارد / ساخن ، مع 50٪ جلايكول درجة حرارة الوسط: 2 درجة مئوية ...90درجة مئوية
الضغط المقدر: PN20 موصل الأنبوب: الخيط الداخلي
درجة الحرارة المحيطة.نطاق:−5 ... + 60 درجة مئوية ؛ 0 ... 90٪ رطوبة نسبية
مادة
جسم الصمام: نحاس مزور ، Hpb59-1 الختم: كرة: EPDM + PTFE
الكرة: جذع نحاسي مطلي بالكروم: حلقات EPDM
كيف نضمن جودة المنتج النهائي (فحص FQC)
1. التفتيش البصري
2. قياس درجة المواد
3. فحص البعد
4. كشف الخشونة
5. كشف الخشونة
6. اختبار التسرب
المعالجة السطحية
نقدم العمليات التالية للاختيار:
1. تلميع ميكانيكي (MP) لتحسين السطوع (لمعان ، غير لامع)
2. التنظيف الحمضي لمكافحة التآكل
3. تلميع التحليل الكهربائي (EP) لتحسين نعومة السطح
4. عملية مخصصة: معالجة التلدين اللامع تقضي على السلاسل لتحسين المتانة
تطبيق صمام الكرة النحاسية الكهربائية
نظام التكييفو نظام التدفئةو ماء نظام العلاجو صناعي معدات
الوضع التشغيلي للصمام الكروي النحاسي الكهربائي
يتم تشغيل الصمام الكروي بمحرك بواسطة نوع WRA-63… ، و WRA-63… A مشغل.يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو نظام تحكم ثلاثي النقاط وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.
صمام الكرة
| نموذج رقم: | ضياء الداخلية. | بوصة | Kvs (م 3 / ساعة) | Pmax (KPa) | Ps (KPa) | |
| WBBV215 |
2-طريق
|
12 ملم | 1/2 " | 8.6 | 1000 | 1400 |
| W8BV220 | 15 ملم | 3/4 بوصة | 21 | 1000 | 1400 | |
| W8BV225 | 20 ملم | 1 " | 26 | 1000 | 1400 | |
| W8BV315 |
3 طريقة |
10 ملم | 1/2 " | 8.6 | 1000 | 1400 |
| W8BV320 | 14 ملم | 3/4 بوصة | 21 | 1000 | 1400 | |
| W8BV325 | 18 ملم | 1 " | 22 | 1000 | 1400 |
المحرك
WRA-63 ... AC230 / 110/24 فولتو 50/60 هرتز ، 3 نقطة
WRA-63… أ AC230 / 110/24 فولتو 50/60 هرتز ، تشغيل / إيقاف
عزم الإخراج:>3.5 نيوتن متر زاوية الدوران: 90 درجة
رتبة الحماية: IP55 / IP54 وقت التشغيل / الإيقاف: 16 ثانية
دور (3 نقاط أو نوع تشغيل / إيقاف)
يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو إشارة تحكم ثلاثية النقاط ، باستخدام صثابت محرك متزامن ومحرك مخفض سرعة التروس للإصلاح والقفل.
WRA-63 ... نوع 3 نقاط
بنقص السلك هو السلطة الصمام مغلق
بالسلك المتعرج هو السلطة الصمام مفتوح
السلك الأسود أو البني متوقف عن التشغيل صمام كeep الموقف الحالي
Blأوي السلك متصل بـ نأول الأسلاك. يمكن أيضًا استخدامها كنوع تشغيل / إيقاف.
WRA-63… أ نوع التشغيل / الإيقاف
بنقص السلك هو سلك التحكم. التشغيل: فتح الصمام ، إيقاف التشغيل: إغلاق الصمام
السلك البني متصل بسلك الطاقة.
السلك الأزرق متصل بـ com. يمكن استخدامها فقط كنوع تشغيل / إيقاف.
التركيب
أدخل ساق الصمام في باttoمتر من المشغل ، وإدخال 2 دبوس ، الموجود في الجزء السفلي من المشغل إلى الصمام"فتحة تصاعد.ثم برغي النحاسغطاء الجوز
المحرك
| نموذج رقم: | طاقة كهربائية شغالة | نوع المحرك | عزم الإخراج | استهلاك | وقت التشغيل / الإيقاف | جسم الصمام |
| WRA-6320 |
230VAC ± 15٪ 50/60 هرتز |
3 نقاط أو تشغيل / إيقاف | 3.5 نيوتن متر | 5 واط |
50 هرتز: 16 ثانية 60 هرتز: 12 ثانية |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-6320A | تشغيل / إيقاف |
