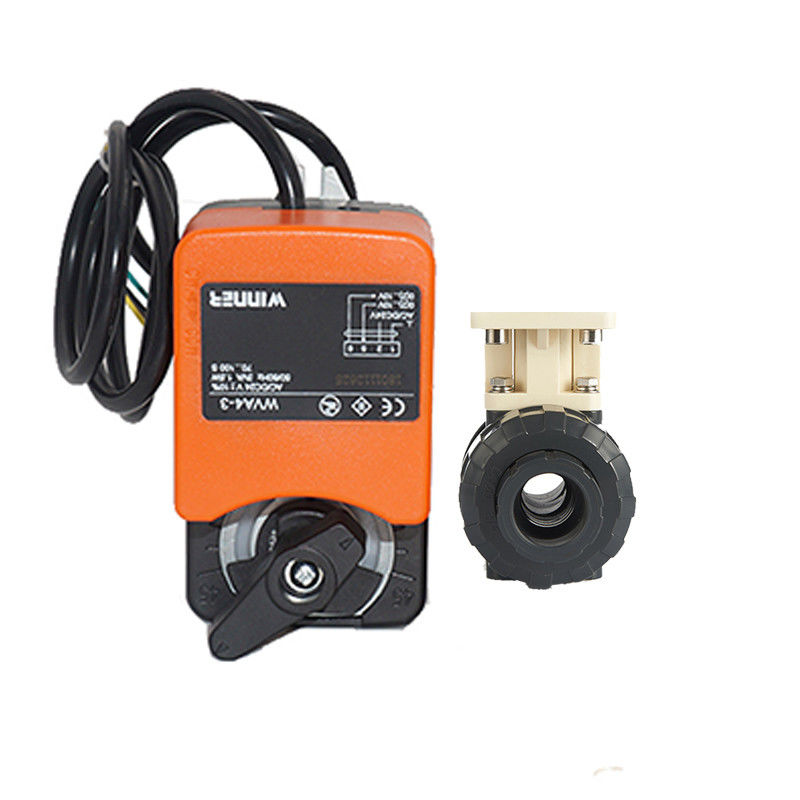

المحرك
WVA4-3 ... 24VAC / DC ± 15٪ ، متناسب (0-10VDC / 0-20mA ، 2-10VDC / 4-20mA)
| عزم الإخراج | 4 ن.م ، 6 م ، 10 م | |
| زاوية الدوران | 90 درجة | |
| رتبة الحماية | IP54 | |
| مقبض يدوي نظام أوتوماتيكي للحماية من الحمل الزائد | ||
|
السلك الأسود والأسلاك البنية هما سلك الطاقة. يقبل السلك الأصفر إشارة تحكم 0-10 فولت للتحكم في زاوية فتح الصمام |
||
|
إدخال إشارة تحكم 0-10VDC خصائص التدفق: النسبة المئوية المتساوية نطاق التدفق: 0٪ -100٪ |
| بحجم |
DN15 1/2 " |
DN20 3/4 " |
DN25 1 " |
DN32 1-1 / 4 " |
DN40 1-1 / 2 " |
DN50 2 " |
||
| د | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN دل | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21.34 | 26.67 | 33.4 | 42.16 | 48.26 | 60.28 | ||
| BSdl | 21.2 | 26.6 | 33.4 | 42.1 | 48.1 | 60.2 | ||
| د | 56 | 64 | 73 | 88 | 103 | 122 | ||
| دل | 31 | 36 | 47 | 56 | 65 | 80 | ||
| إل | 120 | 128 | 144 | 158 | 182 | 209 | ||
| ليرة لبنانية | 23 | 25 | 28 | 32 | 37 | 42 | ||
| ح | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29.5 | 33.5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| لا. | جزء | مادة | الكمية | |
| 1 | الجسم | U-PVC ، C-PVC ، PP | 1 | |
| 2 | كرة | U-PVC ، C-PVC ، PP | 1 | |
| 3 | الناقل يا الدائري | EPDM ، FPM | 1 | |
| 4 | حامل الختم | U-PVC ، C-PVC ، PP | 1 | |
| 5 | اتحاد | U-PVC ، C-PVC ، PP | 2 | |
| 6 | موصل النهاية | U-PVC ، C-PVC ، PP | 2 | |
| 7 | مقعد الختم | PTFE | 2 | |
| 8 | ترطيب الختم | EPDM ، FPM | 2 | |
| 9 | إنهاء كونستور يا الدائري | EPDM ، FPM | 2 | |
| 10 | الجذعية يا الدائري | EPDM ، FPM | 2 | |
| 11 | إيقاف | U-PVC ، C-PVC ، PP | 1 | |
| 14 | تصاعد المشبك | PVC-M ، SUS304 | 1 | |
| 15 | المحرك اقتران بوش | PVC-M ، SUS304 | 1 | |
| 16 | بولت | SUS 304 | 4 |
وصف المنتج

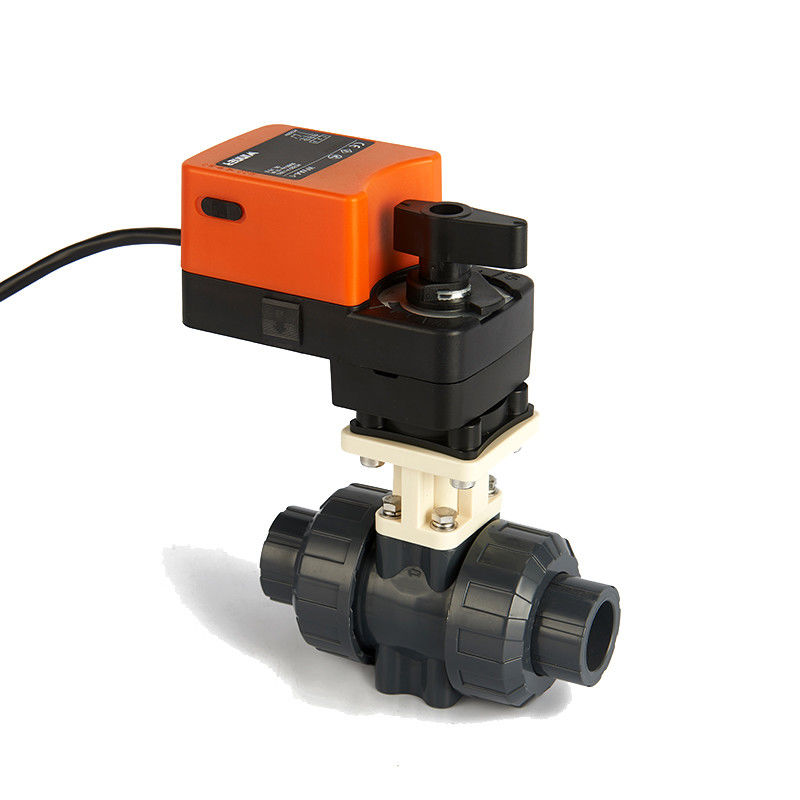

يتكون صمام كرة التحكم من مشغل دوار سلسلة WAV4-… وصمام كروي سلسلة WCBS… / WCBS….تضمن خاصية النسبة المئوية المتساوية للتدفق أداء الصمام للاستقرار.تستخدم صمامات كرة التحكم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئة ، ومعدات معالجة المياه ، والتحكم في تشغيل المياه في الأتمتة الصناعية ، مثل: AHU ، ووحدة معالجة هواء اللحم ، ووحدة التحكم في الضغط التفاضلي ، والمبادل الحراري لتنظيم التدفق وتشغيل / إيقاف يتحكم.
المقياس التقني
متوسط: ماء بارد / ساخن ، يحتوي على 50٪ جلايكول
درجة حرارة الوسط: 2 درجة مئوية ... 90 درجة مئوية
ضغط Adissable: 2.0Mpa
الضغط المقدر: PN20
طول الكابل: 0.5 م أو 1.5 م
درجة حرارة البيئة: -20 ~ 65 درجة مئوية
رتبة الحماية: IP54 / IP55
تتضمن العبوة:
1x صمام كروي
1x المحرك المحرك
1x دليل التعليمات
طلب
1. نظام التكييف
2. نظام معالجة المياه
3. نظام التدفئة
4. المعدات الصناعية
5. عملية كيميائية
6. الري الزراعي
7. استبدال صمام الملف اللولبي ، خاصة عندما لا يعمل الملف اللولبي بشكل موثوق. يمكن تثبيته في أي زاوية واتجاه ، ويمكن أن يعمل في ظروف رطبة.
8. سقي الزهور بانتظام ، توقيت الترطيب ، استنزاف ضاغط الهواء في الوقت العادي.
