جسم الصمام:
متوسط: ماء بارد / ساخن ، مع 50٪ جلايكول درجة حرارة الوسط: 2 درجة مئوية ...90درجة مئوية
الضغط المقدر: PN20 موصل الأنبوب: الخيط الداخلي درجة الحرارة المحيطة.نطاق:−5 ... + 60 درجة مئوية ؛ 0 ... 90٪ RH الحجم: G1 / 2 "-G2"
نوع الصمام: خاصية التدفق ثنائية الاتجاه وثلاثية الاتجاه: نسبة متساوية ، تشغيل / إيقاف
مادة
جسم الصمام: نحاس مزور ، Hpb59-1 الختم: كرة: EPDM + PTFE
الكرة: ساق نحاسية من الفولاذ المقاوم للصدأ: EPDM
موصل الصمام: كمبيوتر مغزل الصمام: سبائك الألومنيوم
وصف

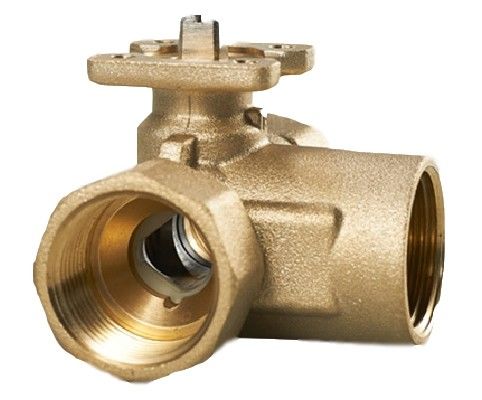

يتحكميتكون الصمام الكروي من WAV4-...سلسلة المحرك الدوار وسي بي اس… مسلسلصمام الكرة.متساويالنسبة المئويةطفوثمميزة تضمن الصمام العروضمن الاستقرار.تستخدم صمامات كرة التحكم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئة ، ومعدات معالجة المياه ، والتحكم في تشغيل المياه في الأتمتة الصناعية ، مثل: AHU ، ووحدة معالجة هواء اللحم ، ووحدة التحكم في الضغط التفاضلي ، والمبادل الحراري لتنظيم التدفق وتشغيل / إيقاف يتحكم.
وضع التشغيل

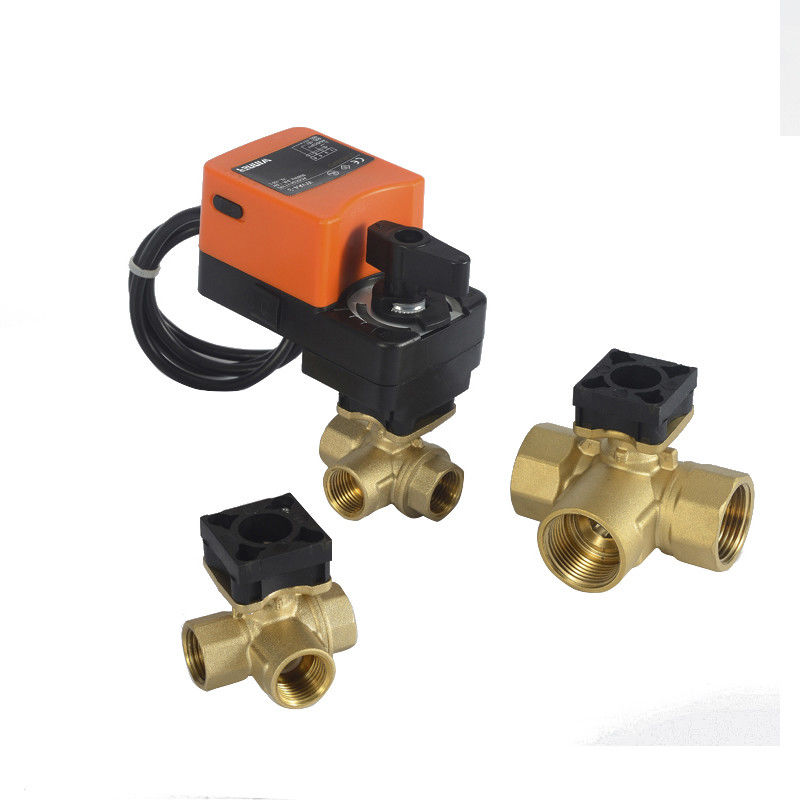

يتم تشغيل صمام كرة التحكم بمحرك من نوع WVA4-1… ، WAV4-2… ، و WAV4-3….يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف ، أو نظام تحكم ثلاثي النقاط أو تناسبي وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.
طلب
نظام التكييف
نظام التدفئة
ماءنظام العلاج
صناعي المعدات
|
نموذج رقم: |
DN (مم) |
بوصة |
كفس (م3/ ح) |
بفماكس (مباسكال) |
ملاحظة (كيلو باسكال) |
|
WCBS215 |
DN15 |
1/2 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS220 |
DN20 |
3/4 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS225 |
DN25 |
1 " |
10 |
2.5 ميجا باسكال |
1400 |
|
WCBS250 |
DN50 |
2 " |
43 |
2.5 ميجا باسكال |
1400 |
|
WCBS315 |
DN15 |
1/2 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS320 |
DN20 |
3/4 " |
6.3 |
2.5 ميجا باسكال |
1400 |
|
WCBS325 |
DN25 |
1 " |
10 |
2.5 ميجا باسكال |
1400 |
|
WCBS350 |
DN50 |
2 " |
43 |
2.5 ميجا باسكال |
1400 |
المحرك
WVA4-2... 24VAC / DC ± 15٪ ، 3 نقاط
دور (3 نقاط ، أو متناسبيكتب)
يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف ، 3 نقاط ، وإشارة تحكم تناسبية ، باستخدام عالي نسبة الإرسالمحرك والعتاد لإصلاح وقفل.
WVA4-2... 24VAC / DC ± 15٪ ، 3 نقاط
السلك البني هو السلطةدوران عقارب الساعةو فتح الصمام
السلك الأحمر قيد التشغيلدوران عقارب الساعةو إغلاق الصمام
السلك البني أو الأحمر هو انقطاع التيار الكهربائي. يحافظ الصمام على الوضع الحالي
|
نموذج رقم: |
طاقة كهربائية شغالة |
نوع المحرك |
عزم الإخراج |
استهلاك |
جسم الصمام |
|
WVA4-104 |
230AC ± 15٪ |
3 نقطة |
4N.m |
6VA |
DN25 ، DN20 ، DN15 |
|
WVA4-106 |
6 نانومتر |
DN50 ، DN40 ، DN32 ، |
|||
|
WVA4-110 |
10 نانومتر |
DN50 |
موصل
|
نموذج رقم |
سلعة |
طلب |
المحرك |
جسم الصمام |
مغزل |
|
WCBV-1 |
موصل
|
تستخدم للاتصال المشغل وجسم الصمام |
WVA4-106 ، WVA4-206 WVA4-306 ،WVA4-110 WVA4-210 ، WVA4-310 |
WCBV232 WCBV240 |
WCBV-2
|
|
WCBS-1 |
WVA4-104 ، WVA4-204 WVA4-304 ،WVA4-106 WVA4-206 ، WVA4-306 WVA4-110 ، WVA4-210 WVA4-310 |
WCBS232 ، WCBS240 WCBS250 ،WCBS332 WCBS340 ، WCBS350 |
WCBS-2 WCBS-3
|
