وصف

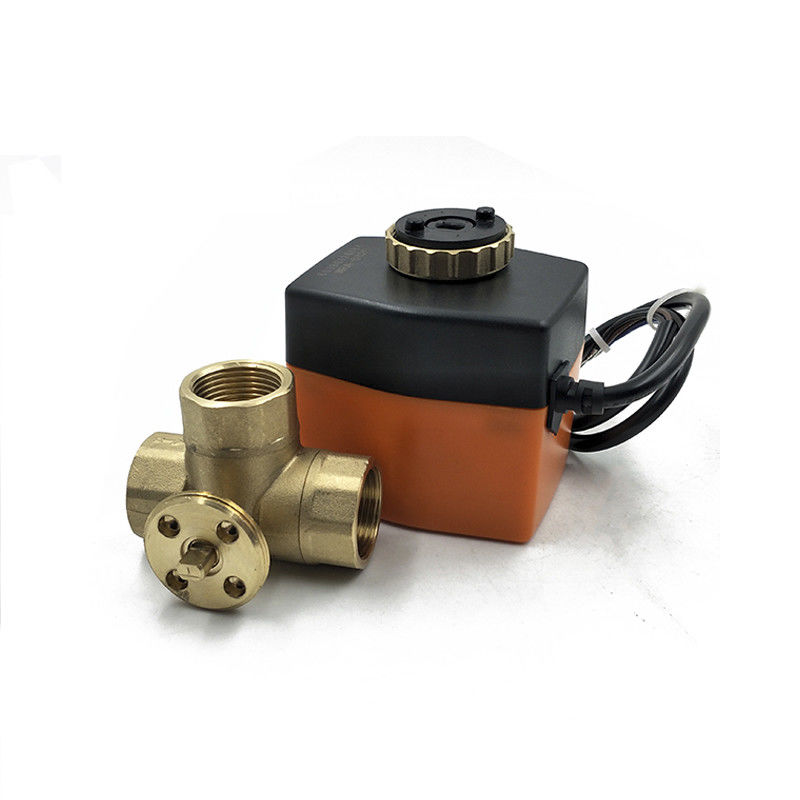

العاصمة ميتكون الصمام الكروي المجهز من نوع تشغيل / إيقاف أو مشغل من نوع 3 نقاط وسلسلة W8BV… صمام الكرةالتي لديها المدمج بنيةوعملية مستقرة ،قدرة ممتازة على وقف المياه ، مياه كبيرة معدل التدفق ، صفر كتلة الأوساخ وعزم دوران منخفض. صمامات كروية بمحركات DC تستخدم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئةونظام معالجة المياه وبعضها صناعي معدات.
دور (3 نقاط أو نوع تشغيل / إيقاف)
يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو إشارة تحكم ثلاثية النقاط ، باستخدام محرك متزامن عكسي ومحرك مخفض سرعة التروس للإصلاح والقفل.
WRA-42... نوع 3 نقاط
السلك البني هو الطاقة على الصمام مفتوح
السلك الأسود هو الطاقة على إغلاق الصمام
السلك البني أو الأسود معطل. صمام يحافظ على الوضع الحالي
السلك الأزرق متصل بالسلك الفارغ.
يمكن أيضًا استخدامها كنوع تشغيل / إيقاف.
WRA-42…أ نوع التشغيل / الإيقاف
السلك الأزرق هو سلك التحكم.التشغيل: فتح الصمام ، إيقاف التشغيل: إغلاق الصمام
السلك الأسود متصل بـ com.
السلك البني متصل بسلك الطاقة.
يمكن استخدامها فقط كنوع تشغيل / إيقاف.
| نموذج رقم: | طاقة كهربائية شغالة | نوع المحرك | عزم الإخراج | جonsumption | وقت التشغيل / الإيقاف | جسم الصمام |
| WRA-4224 | DC24V | 3 نقاط أو تشغيل / إيقاف | 2N.m | 2 واط | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | تشغيل / إيقاف |
طلب
نظام التكييفو نظام التدفئةو ماء نظام العلاجو صناعي معدات.
وضع التشغيل
يتم تشغيل الصمام الكروي المجهز بمحرك Winner DC بواسطة نوع WRA-42… ، و WRA-42… A مشغل.يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو نظام تحكم ثلاثي النقاط وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.
معلومات تقنية
جسم الصمام:
متوسط: ماء بارد / ساخن ، مع 50٪ جلايكول درجة حرارة الوسط: 2 درجة مئوية ...90درجة مئوية
الضغط المقدر: PN20 موصل الأنبوب: الخيط الداخلي
درجة الحرارة المحيطة.نطاق:-20 ... + 70 درجة مئوية ؛ 0 ... 95٪ RH الحجم: 1/2 بوصة ، 3/4 بوصة و 1 بوصة نوع الصمام: ثنائي الاتجاه وثلاثي الاتجاه
مادة
جسم الصمام: نحاس مزور ، Hpb59-1 الختم: كرة: EPDM + PTFE ، مع حلقة O مزدوجة
الكرة: جذع نحاسي مطلي بالنيكل: حلقات EPDM على شكل حرف O ، مع حلقة O مزدوجة
| نموذج رقم: | ضياء الداخلية. | بوصة | كفس (م3/ ح) | بفماكس (KPa) | Ps (KPa) |
| W8BV215 | 12 ملم | 1/2 " | 6.15 | 1000 | 1400 |
| W8BV220 | 15 ملم | 3/4 بوصة | 10.5 | 1000 | 1400 |
| W8BV225 | 20 ملم | 1 " | 16.1 | 1000 | 1400 |
| W8BV315 | 12 ملم | 1/2 " | 3.95 | 1000 | 1400 |
| W8BV320 | 15 ملم | 3/4 بوصة | 6.8 | 1000 | 1400 |
| W8BV325 | 20 ملم | 1 " | 15.8 | 1000 | 1400 |
المحرك
WRA-42... DC3 / 6-12 / 24V ، 3 نقاط
WRA-42…أ DC3 / 6-12 / 24V ، تشغيل / إيقاف
عزم الإخراج: 2N.m زاوية الدوران: 90 درجة
رتبة الحماية: IP55 / IP54 وقت التشغيل / الإيقاف: 2-12S
