معلومات تقنية

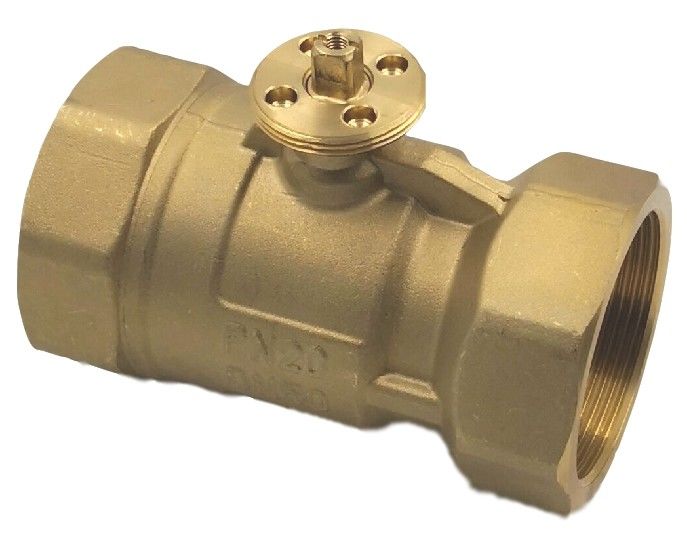

جسم الصمام:
متوسط: ماء بارد / ساخن ، مع 50٪ جلايكول
درجة حرارة الوسط: 2 درجة مئوية ...90 درجة مئوية
الضغط المقدر: PN16
موصل الأنبوب: الخيط الداخلي
درجة الحرارة المحيطة.نطاق:−5 ... + 60 درجة مئوية ؛ 0 ... 90٪ رطوبة نسبية
الحجم: 1/2 '' ، 3/4 '' و 1 '' نوع الصمام: ثنائي الاتجاه
وصف

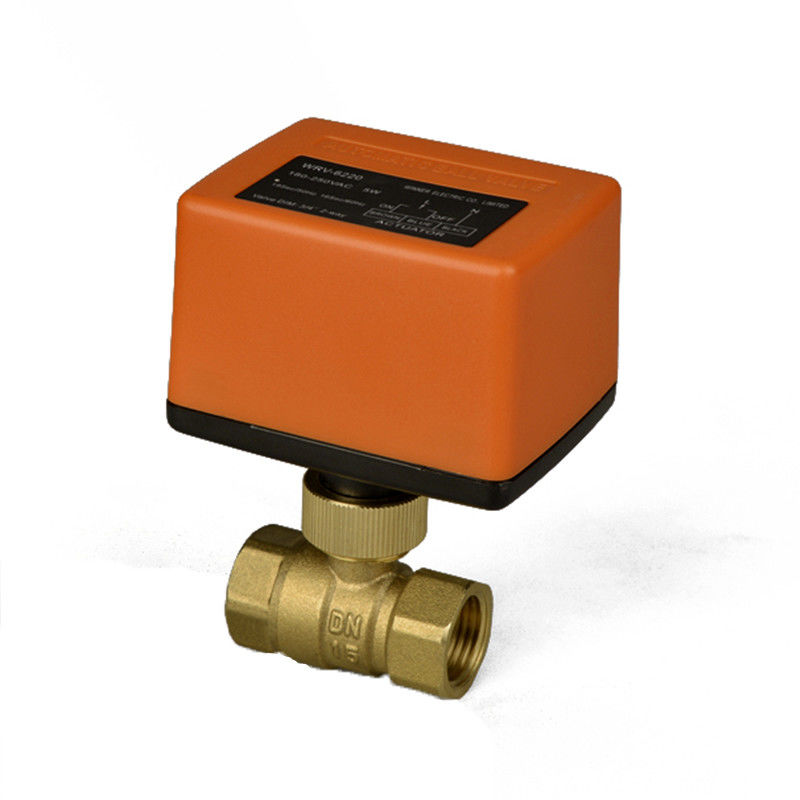

يتكون الصمام الكروي المجهز بمحرك من نوع تشغيل / إيقاف أو مشغل من نوع 3 نقاط و W6BV ... سلسلةصمام الكرةالتي لديها المدمج بنيةوعملية مستقرة ،قدرة ممتازة على وقف المياه ، مياه كبيرة معدل التدفق ، صفر كتلة الأوساخ وعزم دوران منخفض. الفائز بالصمامات الكروية الآلية تستخدم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئةونظام معالجة المياه وبعضها صناعي معدات.
طلب
نظام التكييفو نظام التدفئةو ماءنظام العلاجو صناعيمعدات
وضع التشغيل
يتم تشغيل الصمام الكروي الفائز بمحرك بواسطة نوع من المشغل WRA-5320 و WRA-5320A.يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو نظام تحكم ثلاثي النقاط وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.
مادة
جسم الصمام: نحاس مزور ، Hpb59-1
الختم: كرة: EPDM + PTFE
الكرة: جذع نحاسي مطلي بالكروم: حلقات EPDM
|
نموذج رقم: |
|
ضياء الداخلية. |
بوصة |
كفس (م3/ ح) |
بفماكس (KPa) |
Ps (KPa) |
|
W6BV215 |
2-طريقة |
12 ملم |
1/2 " |
8.6 |
600 |
900 |
|
W6BV220 |
|
15 ملم |
3/4 بوصة |
21 |
600 |
900 |
|
W6BV225 |
|
20 ملم |
1 " |
26 |
600 |
900 |
المحرك
WRA-5320 AC230 ، 50/60 هرتز ، 3 نقاط
WRA-5320أ AC230 ، 50 / 60Hz ، تشغيل / إيقاف
عزم الإخراج: 2.5 نيوتن متر
زاوية الدوران: 90 درجة
رتبة الحماية: IP54
وقت التشغيل / الإيقاف: 19S / 50Hz ؛15 ثانية / 50 هرتز
دور (3 نقاط أو نوع تشغيل / إيقاف)
يتم التحكم في المشغل عن طريق تعديل إشارة التحكم في التشغيل / الإيقاف ، باستخدام محرك متزامن أحادي الاتجاه ومحرك مخفض سرعة التروس للإصلاح والقفل.

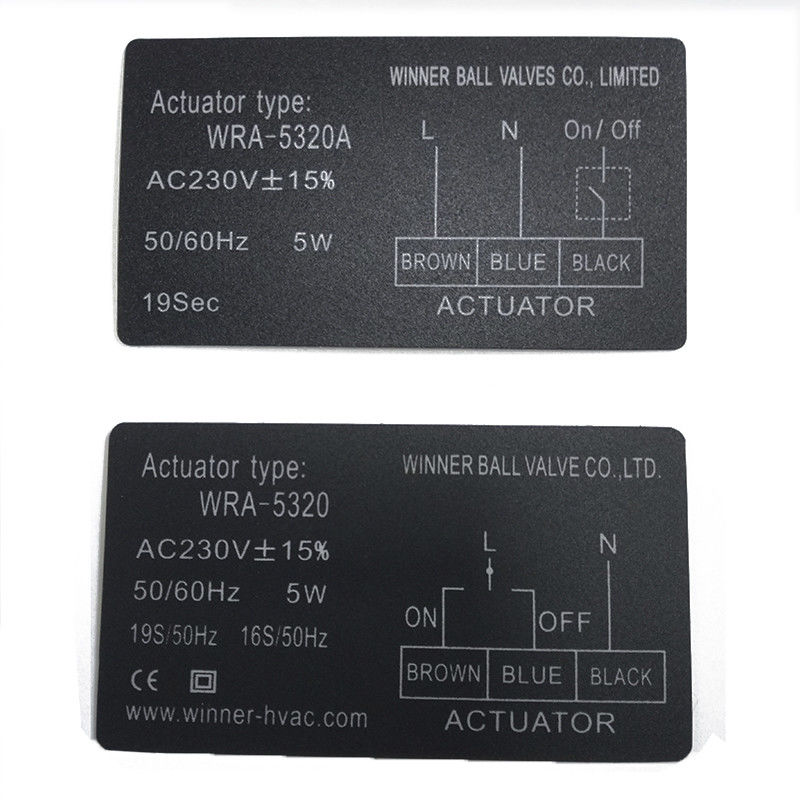

WRA-5320نوع 3 نقاط
السلك الأزرق هو الطاقة على الصمام مغلق
السلك البني هو الطاقة على الصمام مفتوح
السلك الأزرق أو البني هو انقطاع التيار الكهربائي
السلك الأسود متصل بالسلك الفارغ.يمكن أيضًا استخدامها كنوع تشغيل / إيقاف.
WRA-5320أنوع التشغيل / الإيقاف
السلك الأسود هو سلك التحكم.
التشغيل: فتح الصمام ، إيقاف التشغيل: إغلاق الصمام
السلك البني متصل بسلك الطاقة.
السلك الأزرق متصل بـ com.
يمكن استخدامها فقط كنوع تشغيل / إيقاف.
|
نموذج رقم: |
طاقة كهربائية شغالة |
نوع المحرك |
عزم الإخراج |
استهلاك |
وقت التشغيل / الإيقاف |
جسم الصمام |
|
WRA-5320 |
230VAC ± 15٪ 50/60 هرتز |
3 نقاط أو تشغيل / إيقاف |
2.5 نيوتن متر |
6 واط |
50 هرتز: 19 ثانية 60 هرتز: 15 ثانية |
W6BV215 W6BV220 W6BV225 |
|
WRA-5320A |
تشغيل / إيقاف |
التركيب:

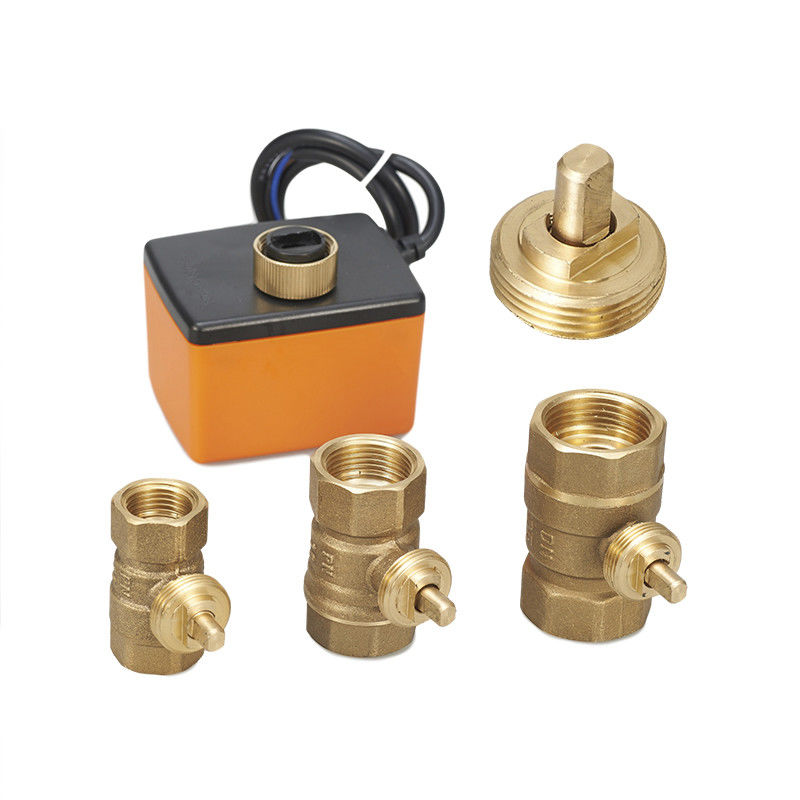

أدخل ساق الصمام في الجزء السفلي من المشغل ، وأدخل دبوسين موجودين في الجزء السفلي من المشغل في فتحة تثبيت الصمام.ثم برغي النحاسغطاء الجوز
