وصف

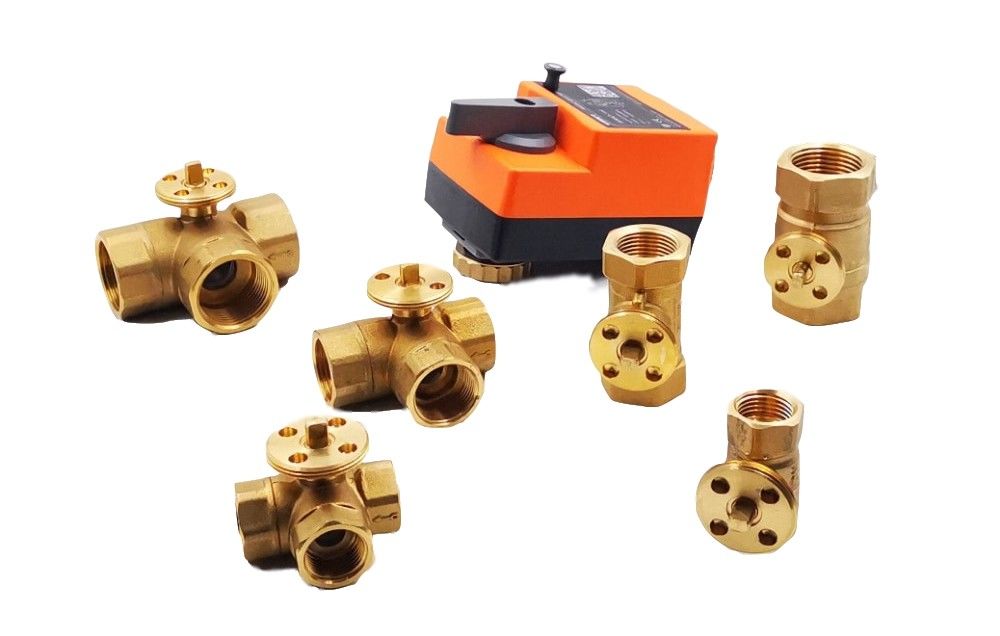

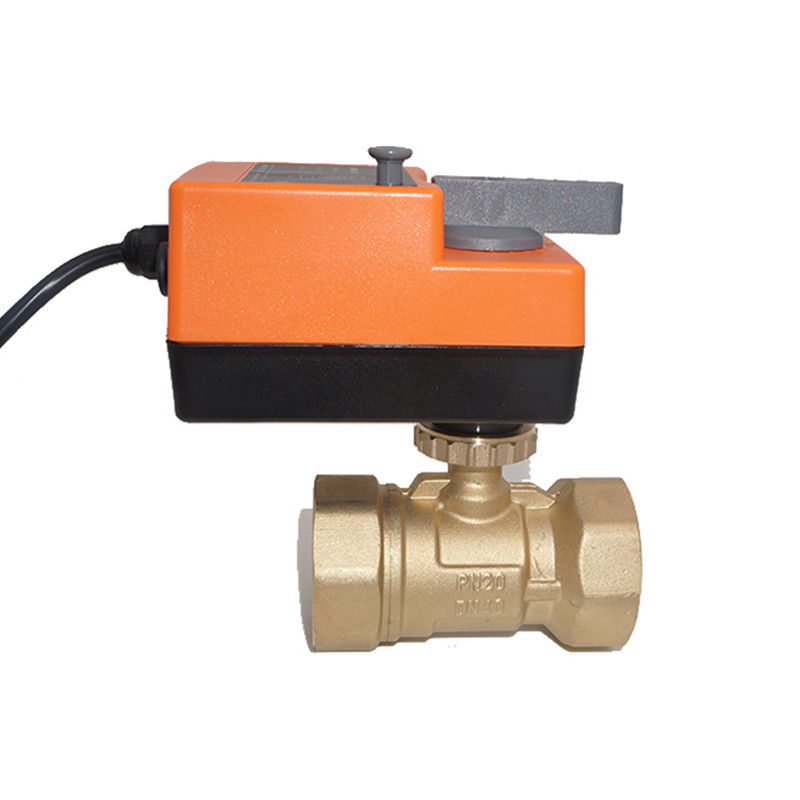

يتكون صمام كرة التحكم سريع التشغيل من المحرك المتدرج سلسلة WRA3 -... S و8BV ...مسلسلصمام الكرة.متساويالنسبة المئويةطفوثالخاصية تضمن أداء الصماممن الاستقرار.متدرج صمام الكرة التحكم في المحرك.السمة المميزة لها هي مقاومة دقيقة وسريعة وقوية للتدخل.إنه وضع تحكم رقمي نموذجي.
معلومات عنا
شركتنامتخصص في تصميم وإنتاج صمامات المياه عالية الجودة ، وقد نمت لتصبح واحدة من الشركات المصنعة الرائدة لصمامات التحكم في السوائل.نقوم بتصميم وتصنيع مجموعة واسعة من صمامات السوائل ، مثل صمام التحكم بالطفو ، الصمام الكروي مرتكز الدوران ، صمام تخفيض ضغط الماء ، صمام الهواء الدوار ، صمام الفراشة الصحي ، صمام الفحص الهيدروليكي ، صمام تحرير هواء الصرف الصحي ، إلخ. ابتكارنا التقني المستمر جنبًا إلى جنب مع أنظمة مراقبة الجودة الصارمة التي مكنتنا من تقديم أداء عالي وقيمة بارزة في التطبيقات الصناعية.
طلب
نظام التكييف
نظام التدفئة
نظام معالجة المياه
معدات صناعية
وضع التشغيل

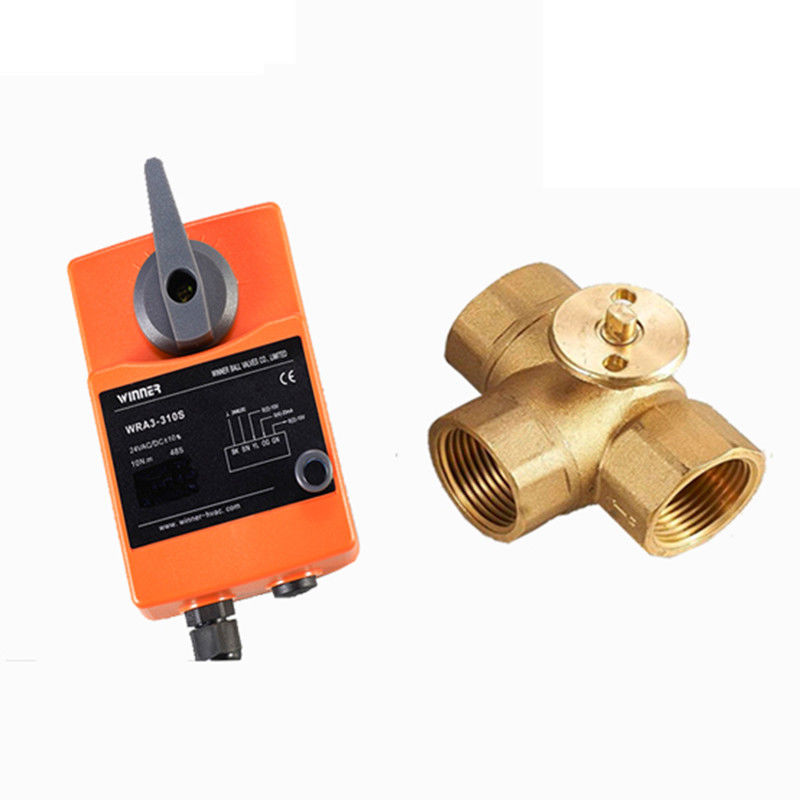

يتحكميتم تشغيل الصمام الكروي بواسطة محرك من نوع مشغل سلسلة WRA3-S.يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف ، أو نظام تحكم ثلاثي النقاط أو تناسبي وتحريك كرة الصمام ، إلى صندوق الفتح.الحالة التي تمليها إشارة التحكم.المنتج القياسي هو 0-10VDC تحكم نسبي ، تشغيل / إيقاف أو نقطة تدفق ولكن يمكن تخصيصه وفقًا لمتطلبات العملاء بسرعة نسبة تبديل التيار المستمر ومنتجات التحكم العائمة.
جسم الصمام:
متوسط: ماء بارد / ساخن ، مع50٪ جلايكول درجة حرارة الوسط: 2 درجة مئوية ...90 درجة مئوية
الضغط المقدر:PN20 موصل الأنبوب: الخيط الداخلي
درجة الحرارة المحيطة.نطاق:−5 ... + 60 درجة مئوية ؛ 0 ... 90٪ RH الحجم: G 1/2 "- G 2"
نوع الصمام: خاصية التدفق ثنائية الاتجاه وثلاثية الاتجاه: نسبة متساوية ، تشغيل / إيقاف

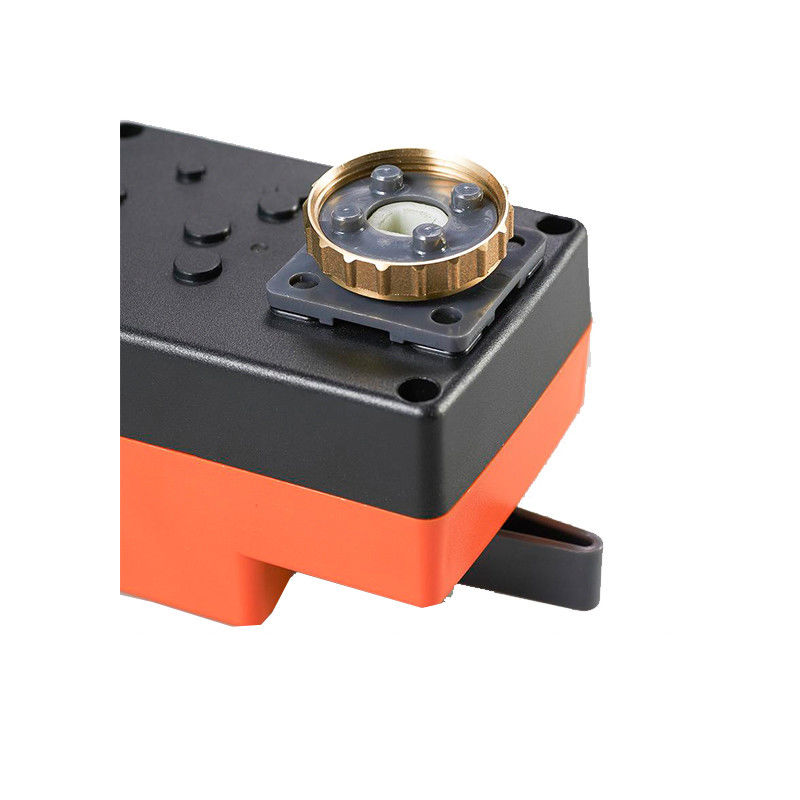

المشغل:
الغطاء: عمود الدوران PC: POM والفولاذ المقاوم للصدأ (اختياري)
مزود الطاقة: 24VAC / DC (دعم تخصيص محرك مزود الطاقة لـ 12 ~ 28 VDC)
وقت التشغيل: 2N.m - 8S ؛6 نانومتر - 20 ثانية ؛10 نانومتر - 48 ثانية (يمكن ضبط وقت التشغيل / الإيقاف وفقًا لاحتياجات العملاء ، والإعداد ، وسيتم إصلاح القيمة.)
زاوية الدوران: يتوفر مقبض يدوي بزاوية 90 درجة
رتبة الحماية: IP65
مادة
جسم الصمام: نحاس مزور ، Hpb59-1 الختم: كرة: EPDM + PTFE

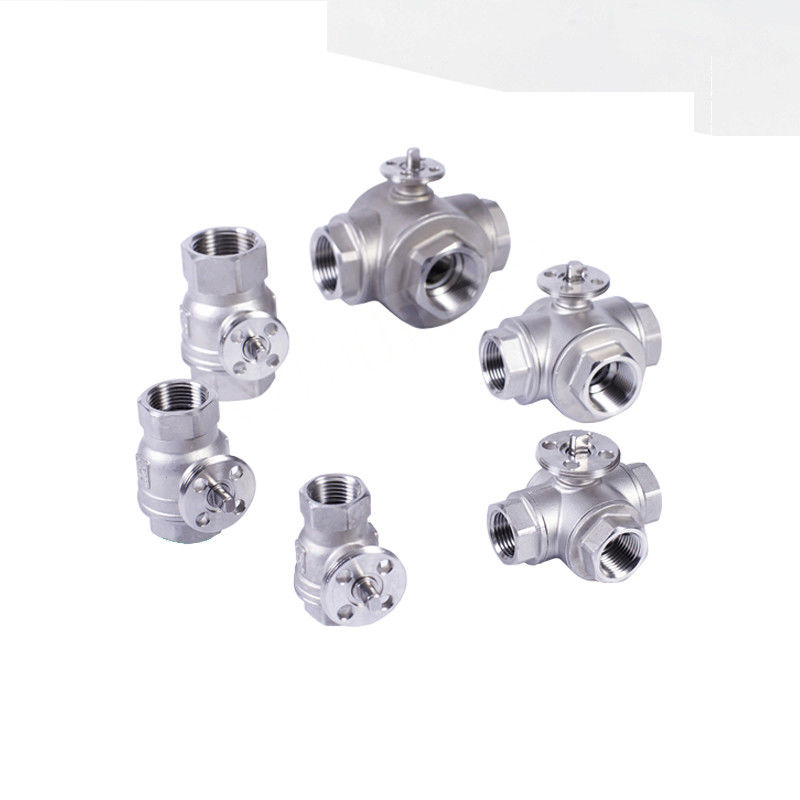

الكرة: الفولاذ المقاوم للصدأ أو النحاس المطلي بالكروم.الجذعية: EPDM
مطابقة معلمات جسم الصمام:
|
نموذج رقم: |
وصف |
DN (مم) |
بوصة |
كفس (م3/ ح) |
بفماكس (الآلام والكروب الذهنية) |
Ps (KPa) |
|
W8BV215 |
2-طريقة |
DN15 |
1/2 " |
6.15 |
2.5 ميجا باسكال |
1400 |
|
W8BV220 |
2-طريقة |
DN20 |
3/4 بوصة |
10.5 |
2.5 ميجا باسكال |
1400 |
|
W8BV225 |
2-طريقة |
DN25 |
1 " |
16.1 |
2.5 ميجا باسكال |
1400 |
|
W8BV232 |
2-طريقة |
DN32 |
11/4 " |
16 |
2.5 ميجا باسكال |
1400 |
|
W8BV240 |
2-طريقة |
DN40 |
11/2 " |
25 |
2.5 ميجا باسكال |
1400 |
|
W8BV315 |
3 طريقة |
DN15 |
1/2 " |
3.95 |
2.5 ميجا باسكال |
1400 |
|
W8BV320 |
3 طريقة |
DN20 |
3/4 بوصة |
6.8 |
2.5 ميجا باسكال |
1400 |
|
W8BV325 |
3 طريقة |
DN25 |
1 " |
15.8 |
2.5 ميجا باسكال |
1400 |
|
W8BV332 |
3 طريقة |
DN32 |
11/4 " |
16 |
2.5 ميجا باسكال |
1400 |
|
W8BV340 |
3 طريقة |
DN40 |
11/2 " |
25 |
2.5 ميجا باسكال |
1400 |
| W8BV350 | 3 طريقة | DN50 | 2 " | 40 | 2.5 ميجا باسكال | 1400 |
المحركالمعايير الفنية:
|
نموذج |
يتحكم |
قوة |
عزم الدوران (نانومتر) |
على / قبالة الوقت (ق) |
|
WRA3-105D |
تشغيل / إيقاف |
24VDC |
6 |
10-35 |
ملاحظة: يمكننا تخصيص محرك مزود الطاقة لـ 12 ~ 28 VDC ، لمزيد من التفاصيل ، يرجى استشارة فريق الهندسة والفنيين في وينر.
