وصف

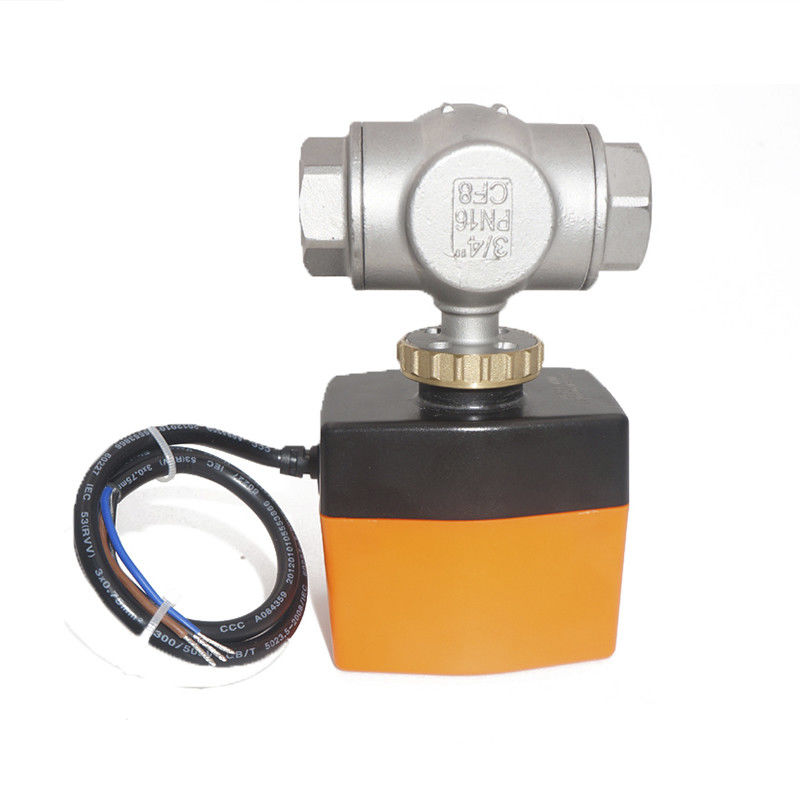

يتكون الصمام الكروي بمحرك DC من نوع تشغيل / إيقاف أو مشغل من نوع 3 نقاط وسلسلة WSBV…صمام الكرةالتي لديها المدمج بنيةوعملية مستقرة ،قدرة ممتازة على وقف المياه ، مياه كبيرة معدل التدفق ، صفر كتلة الأوساخ وعزم دوران منخفض. صمامات كروية بمحركات DC تستخدم على نطاق واسع في نظام التدفئة والتهوية وتكييف الهواء ، ونظام التدفئةونظام معالجة المياه وبعضها صناعي معدات.
طلب
نظام التكييفو نظام التدفئةو ماءنظام العلاجو صناعي معدات.
وضع التشغيل
يتم تشغيل الصمام الكروي بمحرك DC بواسطة نوع WRA-42… ، و WRA-42… A مشغل.يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو نظام تحكم ثلاثي النقاط وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.
معلومات تقنية
جسم الصمام:
متوسط: ماء بارد / ساخن ، مع50٪ جلايكول
درجة حرارة الوسط: -10 درجة مئوية ...120 درجة مئوية
الضغط المقدر:PN20
موصل الأنبوب: الخيط الداخلي
درجة الحرارة المحيطة.نطاق:-20 ... + 70 درجة مئوية ؛ 0 ... 95٪ رطوبة نسبية
الحجم: 1/2 '' ، 3/4 '' و 1 ''

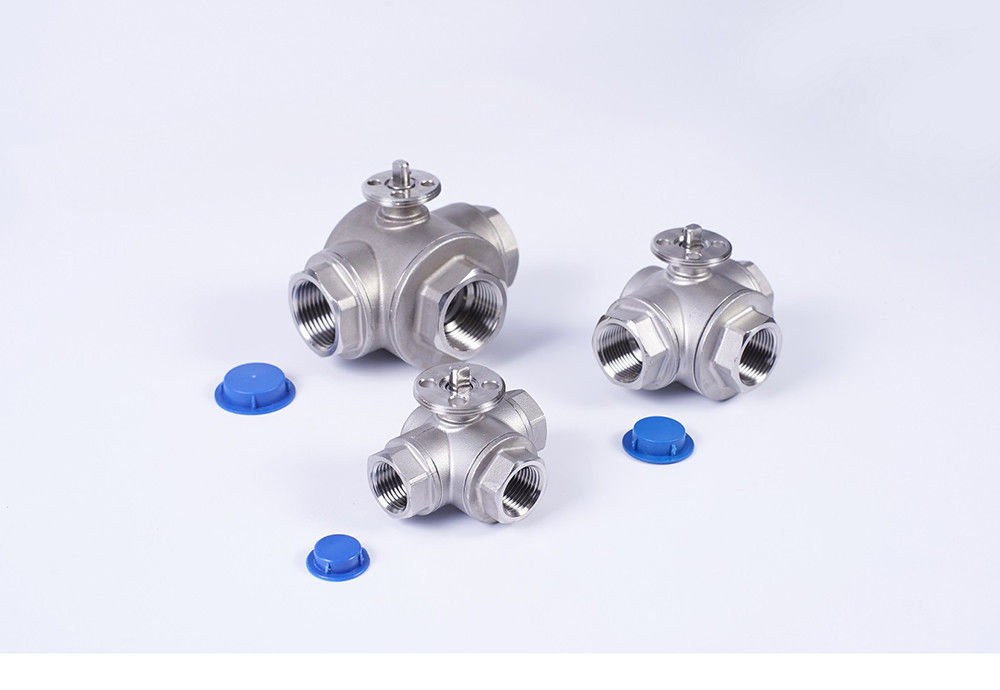

نوع الصمام: ثنائي الاتجاه و 3 اتجاهات
مادة
جسم الصمام: الفولاذ المقاوم للصدأ SS304
الختم: كرة: EPDM + PTFE ، مع حلقة O مزدوجة
الكرة: SS304 ؛الجذعية: حلقات EPDM O ، مع حلقة O مزدوجة
|
نموذج رقم: |
ضياء الداخلية. |
بوصة |
كفس (م3/ ح) |
بفماكس (KPa) |
Ps (KPa) |
|
WSBV215 |
15 ملم |
1/2 " |
6.15 |
1000 |
1400 |
|
WSBV220 |
20 ملم |
3/4 بوصة |
10.5 |
1000 |
1400 |
|
WSBV225 |
25 ملم |
1 " |
16.1 |
1000 |
1400 |
|
WSBV315 |
15 ملم |
1/2 " |
3.95 |
1000 |
1400 |
|
WSBV320 |
20 ملم |
3/4 بوصة |
6.8 |
1000 |
1400 |
|
WSBV325 |
25 ملم |
1 " |
15.8 |
1000 |
1400 |
المحرك
WRA-42... DC3 / 6-12 / 24V ، 3 نقاط
WRA-42…أ DC3 / 6-12 / 24V ، تشغيل / إيقاف
عزم الإخراج: 2N.m
زاوية الدوران: 90 درجة
رتبة الحماية: IP55 / IP54
وقت التشغيل / الإيقاف: 2-12S
صورة
دور (3 نقاط أو نوع تشغيل / إيقاف)
يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف أو إشارة تحكم ثلاثية النقاط ، باستخدام محرك متزامن عكسي ومحرك مخفض سرعة التروس للإصلاح والقفل.
WRA-42... نوع 3 نقاط
السلك البني هو السلطة ، الصمام مفتوح
السلك الأسود قيد التشغيل ، إغلاق الصمام
السلك البني أو الأسود معطل ، الصمام يحافظ على الوضع الحالي
السلك الأزرق متصل بالسلك الفارغ.
يمكن أيضًا استخدامها كنوع تشغيل / إيقاف.
WRA-42...أنوع التشغيل / الإيقاف
السلك الأزرق هو سلك التحكم
السلطة: فتح الصمام ؛إيقاف التشغيل: إغلاق الصمام
السلك الأسود متصل بـ com.
السلك البني متصل بسلك الطاقة.
يمكن استخدامها فقط كنوع تشغيل / إيقاف.
|
نموذج رقم: |
طاقة كهربائية شغالة |
نوع المحرك |
عزم الإخراج |
استهلاك |
وقت التشغيل / الإيقاف |
جسم الصمام |
|
WRA-4224 |
DC24V |
3 نقاط أو تشغيل / إيقاف |
2N.m |
2 واط |
2-6S |
WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325 |
|
WRA-4224A |
ON / OFF |
|||||
| WRA-4212 | DC12V |
3 نقاط أو تشغيل / إيقاف
|
||||
| WRA-4212A |
ON / OFF
|
|||||
| WRA-4203 | DC3V |
3 نقاط أو تشغيل / إيقاف
|
||||
| WRA-4203A |
ON / OFF
|

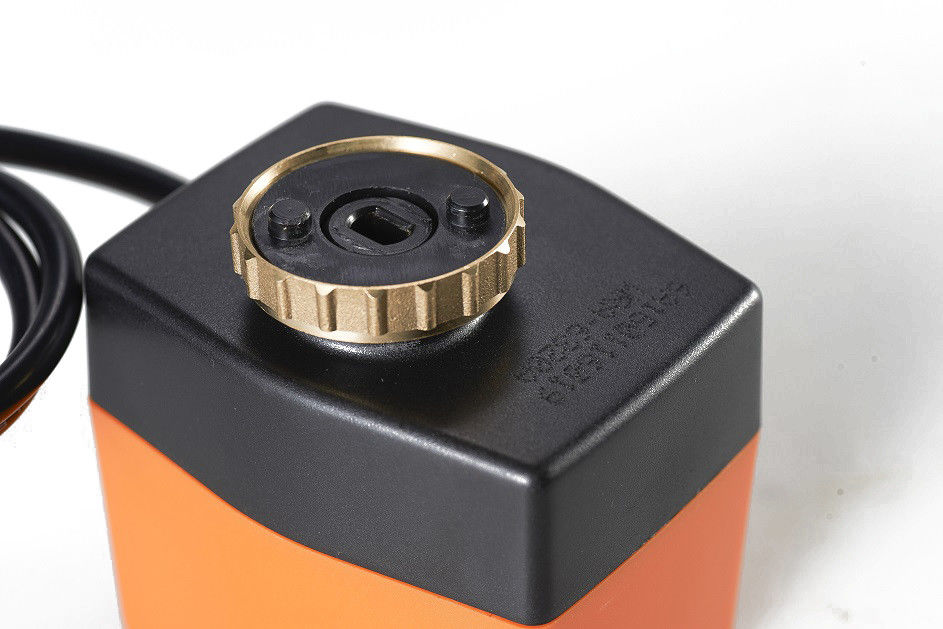

التركيب:
أدخل ساق الصمام في الجزء السفلي من المشغل ، وأدخل دبوسين موجودين في الجزء السفلي من المشغل في فتحة تثبيت الصمام.ثم برغي النحاسغطاء الجوز
