وصف

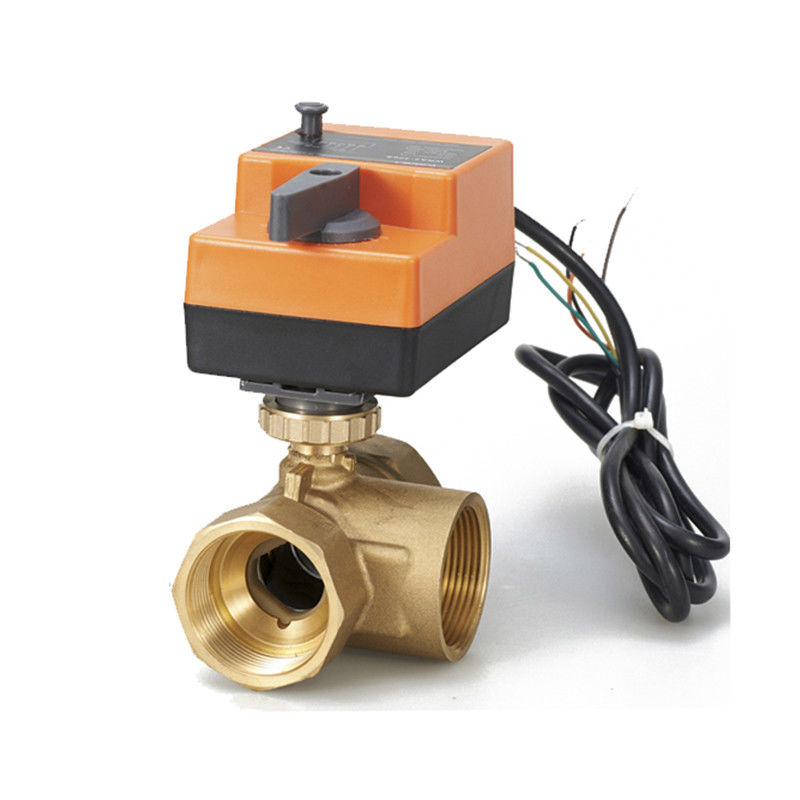

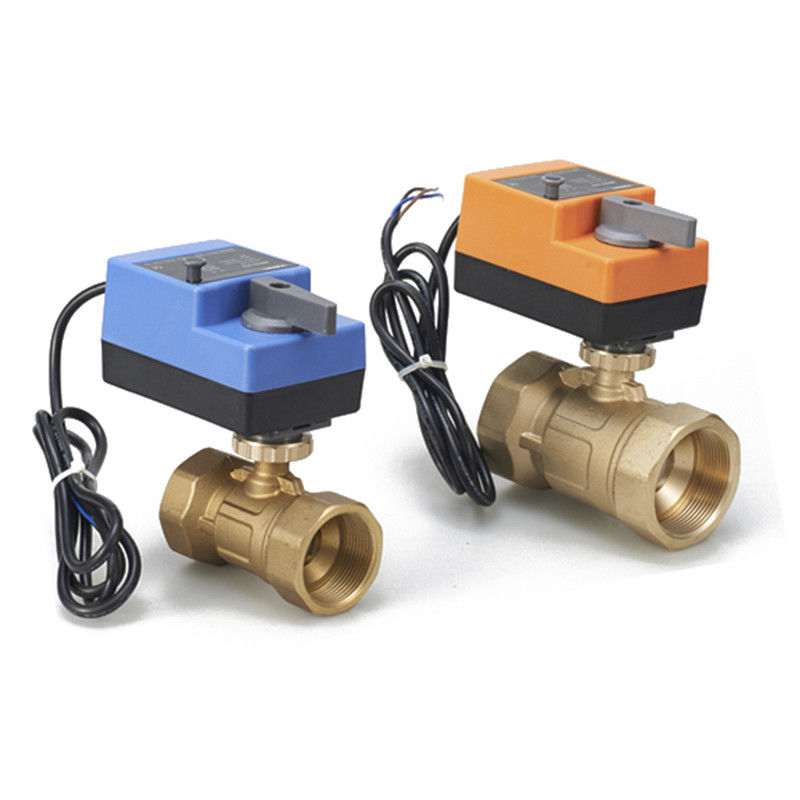

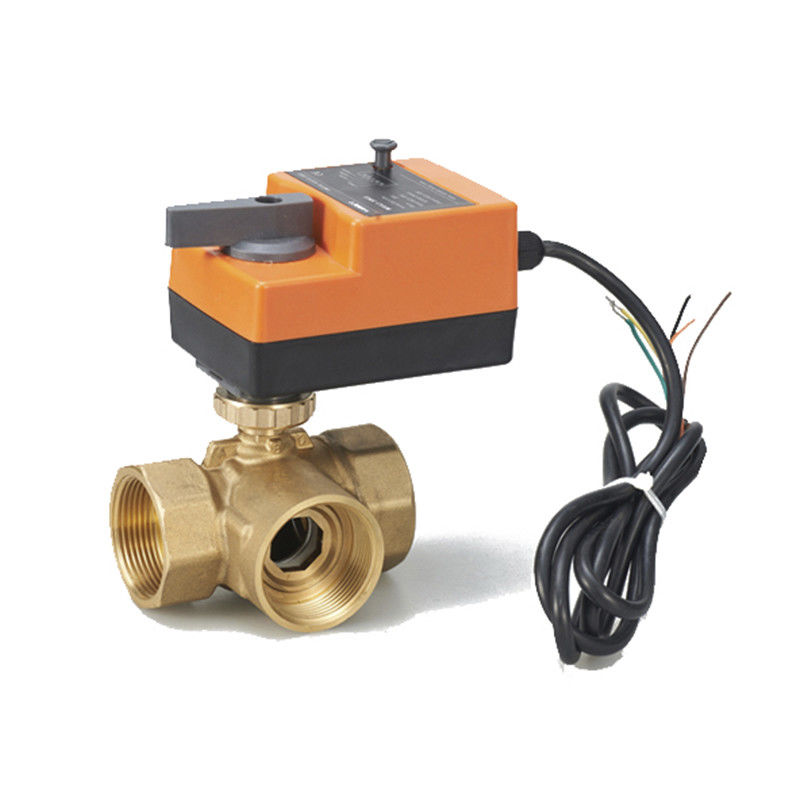

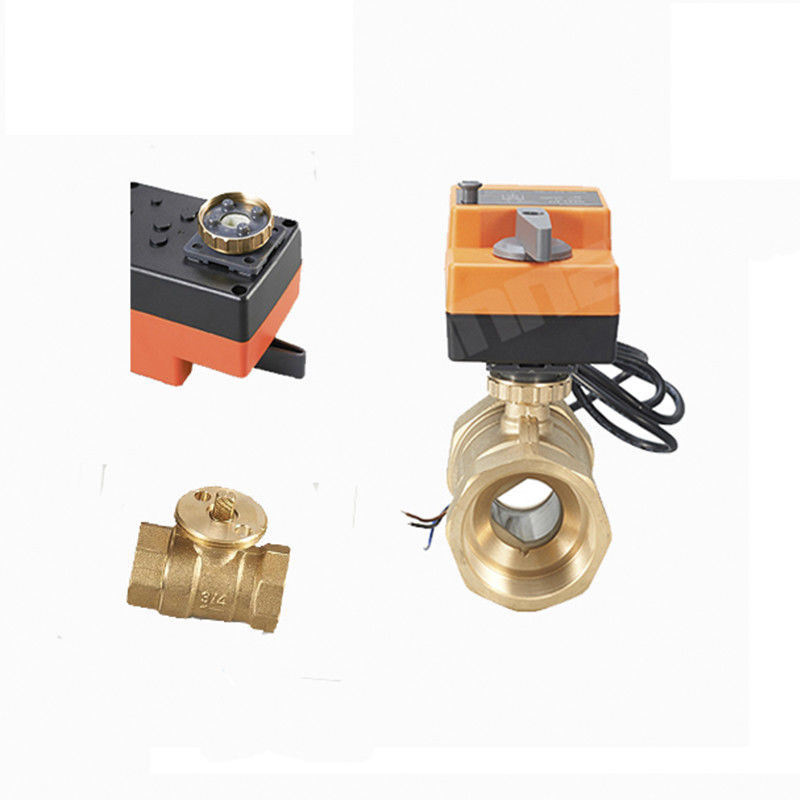

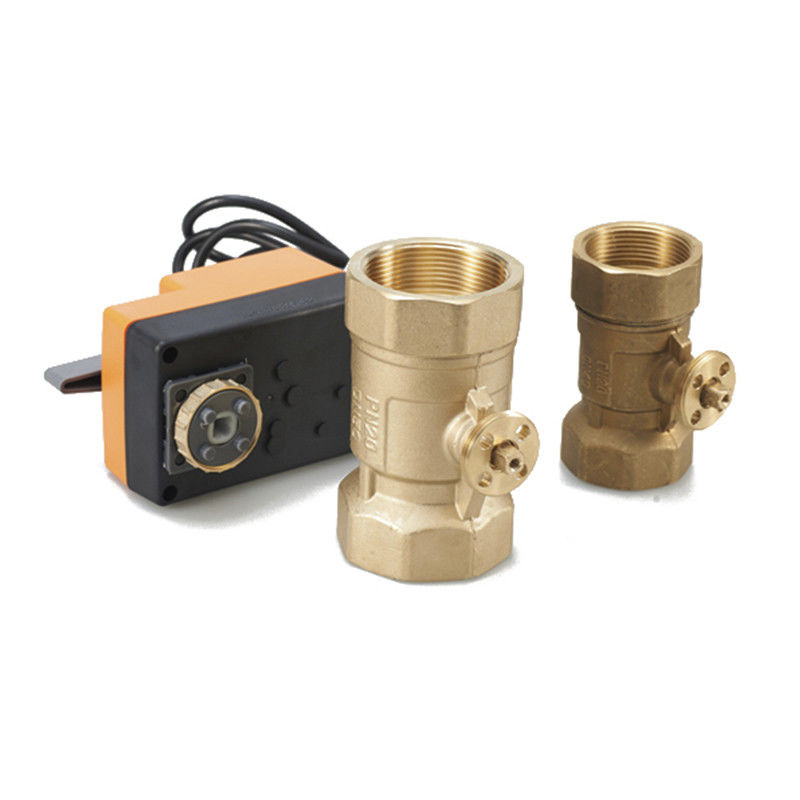

يتكون صمام كرة التحكم سريع التشغيل من المحرك المتدرج سلسلة WRA3 -... S و8BV ...مسلسلصمام الكرة.متساويالنسبة المئويةطفوثالخاصية تضمن أداء الصماممن الاستقرار.متدرج صمام الكرة التحكم في المحرك.السمة المميزة لها هي مقاومة دقيقة وسريعة وقوية للتدخل.إنه وضع تحكم رقمي نموذجي.
عملية تشكيل الآلة
1. تجهيز مخرطة CNC
2. معالجة مركز التصنيع باستخدام الحاسب الآلي عالية الدقة
3. معالجة المخرطة العامة
4. آلة لكمة أجزاء المنتج
5. التشكيل على البارد
6. تجميع اللحام
وضع التشغيل
يتم تشغيل صمام كرة التحكم بمحرك بواسطة نوع من مشغلات سلسلة WRA3-S.يتم التحكم في المشغل عن طريق تعديل تشغيل / إيقاف ، أو نظام تحكم ثلاثي النقاط أو تناسبي وتحريك كرة الصمام ، إلى وضع الفتح الذي تمليه إشارة التحكم.المنتج القياسي هو 0-10VDC تحكم نسبي ، تشغيل / إيقاف أو نقطة تدفق ولكن يمكن تخصيصه وفقًا لمتطلبات العملاء بسرعة نسبة تبديل التيار المستمر ومنتجات التحكم العائمة.
طلب
نظام التكييف
نظام التدفئة
نظام معالجة المياه
معدات صناعية
جسم الصمام:
متوسط: ماء بارد / ساخن ، مع50٪ جلايكول
درجة حرارة الوسط: 2 درجة مئوية ...90 درجة مئوية
الضغط المقدر:PN20
موصل الأنبوب: الخيط الداخلي
درجة الحرارة المحيطة.نطاق:−5 ... + 60 درجة مئوية ؛ 0 ... 90٪ RH الحجم: G 1/2 "- G 2"
نوع الصمام: ثنائي الاتجاه و 3 اتجاهات
خصائص التدفق: نسبة متساوية ، تشغيل / إيقاف

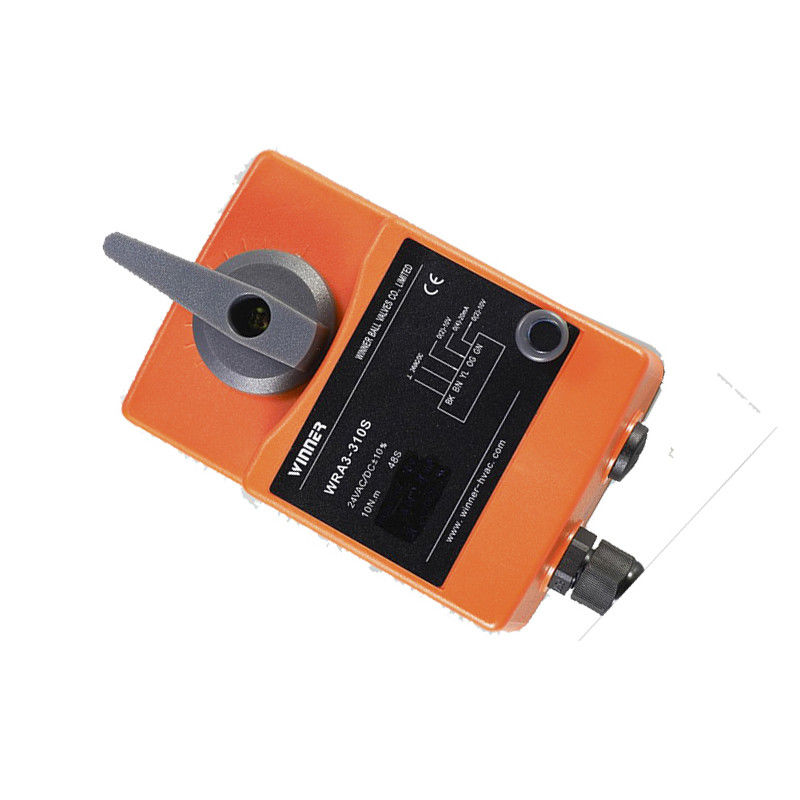

المشغل:
الغلاف: PC
عمود الدوران: بوم والفولاذ المقاوم للصدأ (اختياري)
مزود الطاقة: 24VAC / DC (دعم تخصيص محرك مزود الطاقة لـ 12 ~ 28 VDC)
وقت التشغيل: 2N.m - 8S ؛6 نانومتر - 20 ثانية ؛10 نانومتر - 48 ثانية (يمكن ضبط وقت التشغيل / الإيقاف وفقًا لاحتياجات العملاء ، والإعداد ، وسيتم إصلاح القيمة.)
زاوية الدوران: 90 درجة
المقبض اليدوي متاح
رتبة الحماية: IP65
مادة
جسم الصمام: نحاس مزور ، Hpb59-1
الختم: كرة: EPDM + PTFE
الكرة: الفولاذ المقاوم للصدأ أو النحاس المطلي بالكروم.الجذعية: EPDM
مطابقة جسم الصمام المعلمات:
|
نموذج رقم: |
وصف |
DN (مم) |
بوصة |
كفس (م3/ ح) |
بفماكس (الآلام والكروب الذهنية) |
Ps (KPa) |
|
W8BV215 |
2-طريقة
|
DN15 |
1/2 " |
6.15 |
2.5 ميجا باسكال |
1400 |
|
W8BV220 |
DN20 |
3/4 بوصة |
10.5 |
|||
|
W8BV225 |
DN25 |
1 " |
16.1 |
|||
|
W8BV232 |
DN32 |
11/4 " |
16 |
|||
|
W8BV240 |
DN40 |
11/2 " |
25 |
|||
|
W8BV315 |
3 طريقة |
DN15 |
1/2 " |
3.95 |
||
|
W8BV320 |
DN20 |
3/4 بوصة |
6.8 |
|||
|
W8BV325 |
DN25 |
1 " |
15.8 |
|||
|
W8BV332 |
DN32 |
11/4 " |
16 |
|||
|
W8BV340 |
DN40 |
11/2 " |
25 |
|||
| W8BV350 | DN50 | 2 " | 40 |
المحرك المعايير الفنية:
|
نموذج |
يتحكم |
قوة |
عزم الدوران (نانومتر) |
على / قبالة الوقت (ق) |
|
WRA3-105D |
تشغيل / إيقاف |
24VDC |
6 |
10-35 |
ملاحظة: نستطيع يعدل أو يكيف سائق مزود الطاقة لـ 12 ~ 28 VDC ، لمزيد من التفاصيل ، يرجى استشارة فريق الهندسة والفنية في وينر.
