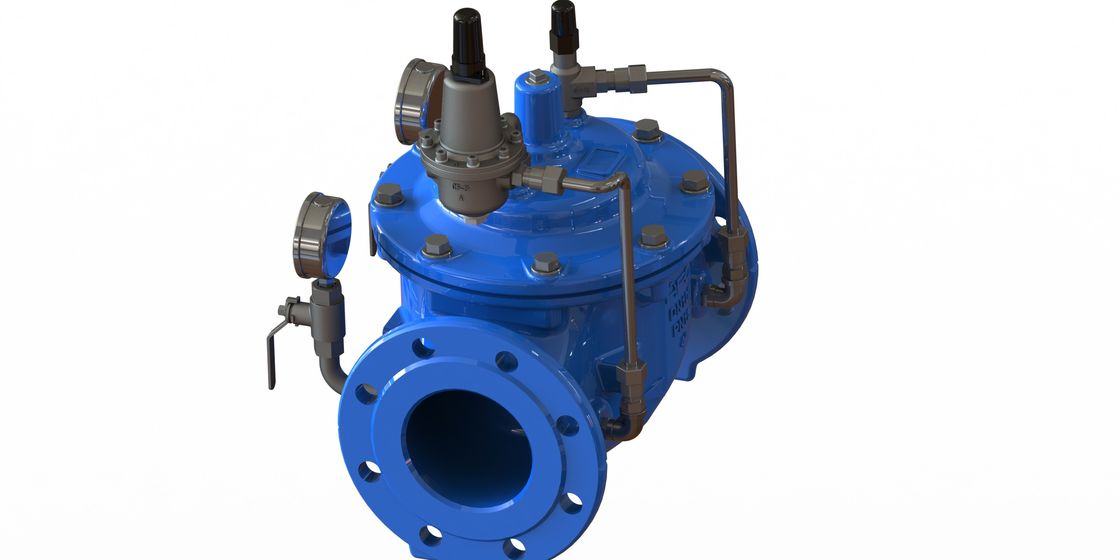

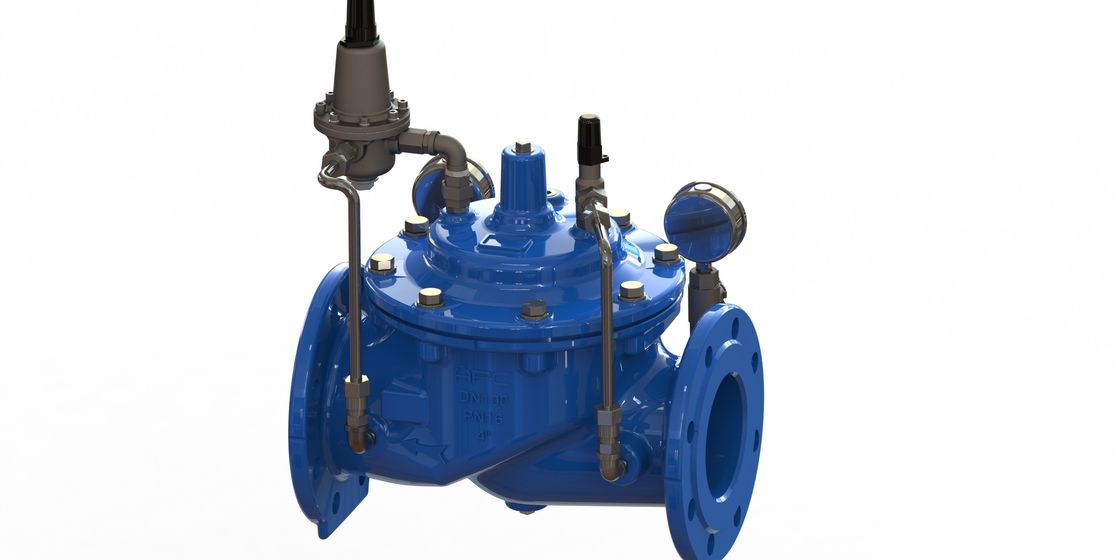

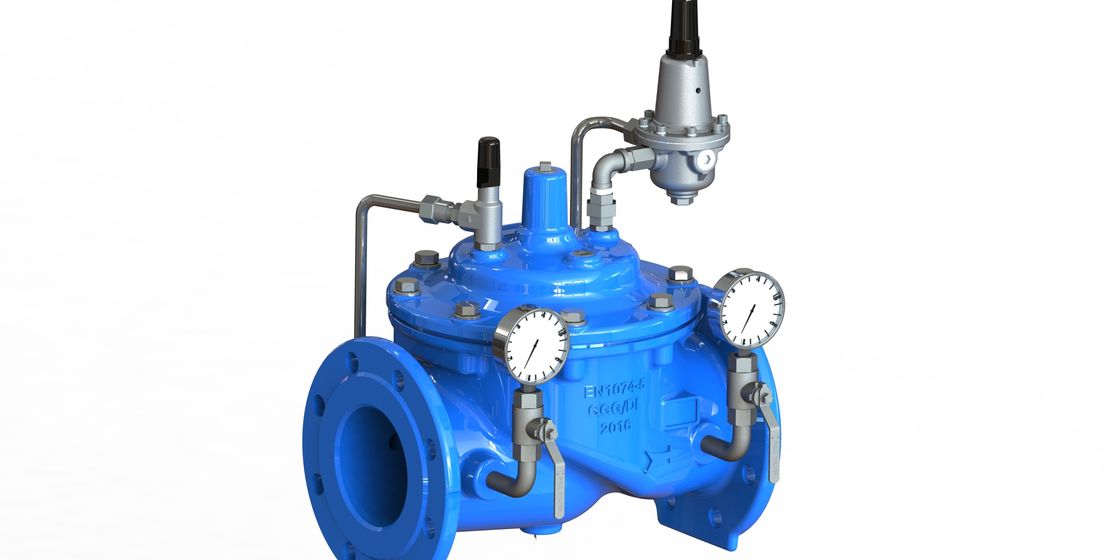

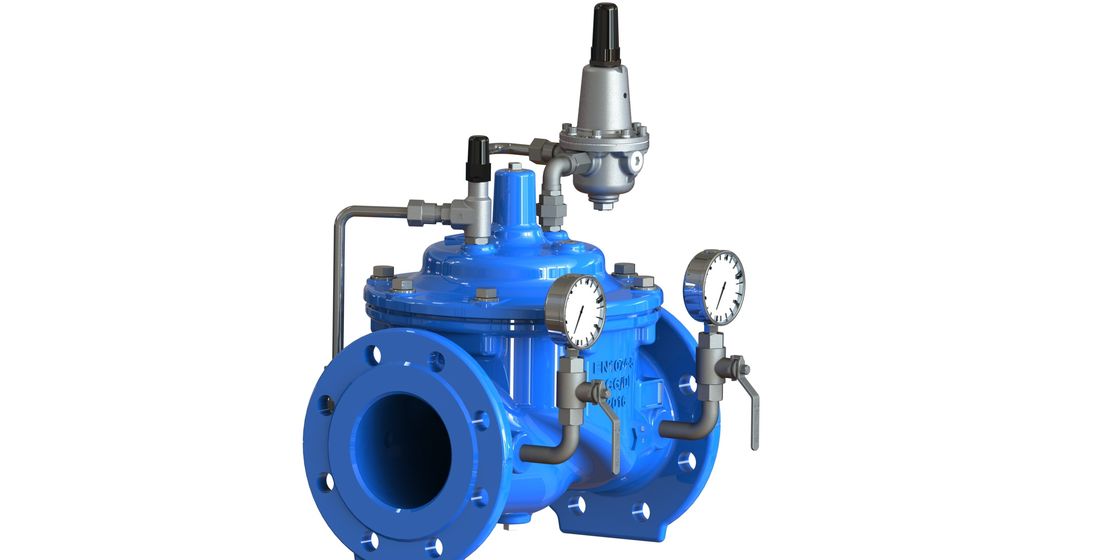

صمام تخفيض ضغط الماء A200 مطلي بالإيبوكسي الأزرق مع طيار SS304 وضغط تيار هابط مستقر
كيف نتحكم في جودة التشغيل الآلي
1. أجزاء معالجة مخرطة CNC عالية الدقة.
2. آلات طحن متقدمة
3. التفتيش UT لضمان جودة اللحام
4. لحام تلميع
5. فحص المظهر والحجم بنسبة 100٪ عبر الإنترنت (السماكة ، الاستدارة ، إلخ)
6. تشكيل الحجم والمظهر
ميزة:
• التشغيل الآمن ، لا حاجة لإمدادات الطاقة
• متين وموثوق
• الضغط المستمر في اتجاه مجرى النهر في إمدادات المياه
• فقدان رأس منخفض في الوضع المفتوح بالكامل.
وصف:
A200 هو صمام تخفيض الضغط الذي يحتوي على دليل ثنائي الاتجاه (مما يؤدي إلى الحد الأدنى من التفاضل في وضع الفتح.يمكن للطيار ثنائي الاتجاه الحفاظ على ضغط مجرى النهر المحدد مسبقًا ، بغض النظر عن ضغط التيار أو تقلب معدل التدفق ويمكنه التحكم في الماء في الغرفة العلوية لتنظيم ضغط المخرج.
مجالات الخدمة:
لنظام المياه ونظام الري.
معلومات تقنية:
| بحجم | DN50-DN800 |
| درجة حرارة العمل | - 10 درجة مئوية - 80 درجة مئوية |
| شفة | AISI B16.1 أو PN16.0 |
| وسائط التدفق | ماء نظيف |
استشر المصنع للتطبيقات الأخرى
IP68 لمقاومة الماء
يتوافق مع BS EN 1074-5 ، ISO 5208 ، BS EN 12266-1 ، BS EN 558-1
المواد والأبعاد
DN50-DN350
| لا. | جزء اسم | مادة | اساسي |
| 1 | الجسم | الدكتايل الحديد | GJS500-7 |
| 2 | مقعد | ستانلس ستيل | AISI304 / 316 |
| 3 | يا الدائري | ممحاة | NBR |
| 4 | يا الدائري | ممحاة | NBR |
| 5 | بولت | ستانلس ستيل | A2 / A4 |
| 6 | غسالة | ستانلس ستيل | A2 / A4 |
| 7 | غطاء محرك السيارة | الدكتايل الحديد | GJS500-7 |
| 8 | دفع | برونزية | C61900 |
| 9 | ربيع | ستانلس ستيل | AISI304 / 316 |
| 10 | السد الجوز | ستانلس ستيل | A4 |
| 11 | الحجاب الحاجز | النايلون المطاط المقوى | EPDM + نسيج نايلون |
| 12 | حامل التثبيت | الدكتايل الحديد | GJS500-7 |
| 13 | حامل القرص | الدكتايل الحديد | GJS500-7 |
| 14 | ختم | ممحاة | EPDM |
| 15 | مثبت المقعد | ستانلس ستيل | AISI304 / 316 |
| 16 | إيقاف | ستانلس ستيل | AISI304 / 316 |
| 17 | سدادة | ستانلس ستيل | AISI304 / 316 |
| 18 | أفسد | ستانلس ستيل | A2 / A4 |
| 19 | سدادة | ستانلس ستيل | A2 / A4 |
| 20 | غسالة | ستانلس ستيل | A2 / A4 |
| DN | رمز النموذج | إل | Φ د | ΦK | ح | ن d | Φ ب | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-Φ19 | 4-Φ19 | 4-Φ19 | Φ99 | Φ99 | Φ99 |
| 65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-Φ19 | 4-Φ19 | 8-Φ19 | Φ118 | Φ118 | Φ118 |
| 80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-Φ19 | 8-Φ19 | 8-Φ19 | Φ132 | Φ132 | Φ132 |
| 100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-Φ19 | 8-Φ19 | 8-Φ23 | Φ156 | Φ156 | Φ156 |
| * 125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-Φ19 | 8-Φ19 | 8-Φ28 | Φ156 | Φ156 | Φ156 |
| 150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-Φ23 | 8-Φ23 | 8-Φ28 | Φ211 | Φ211 | Φ211 |
| 200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-Φ23 | 12-Φ23 | 12-Φ28 | Φ266 | Φ266 | Φ274 |
| 250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-Φ23 | 12-Φ28 | 12-Φ31 | Φ319 | Φ319 | Φ330 |
| 300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-Φ23 | 12-Φ28 | 16-Φ31 | Φ370 | Φ370 | Φ 389 |
| * 350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-Φ23 | 16-Φ28 | 16-Φ34 | Φ429 | Φ429 | Φ448 |
DN400-DN800
