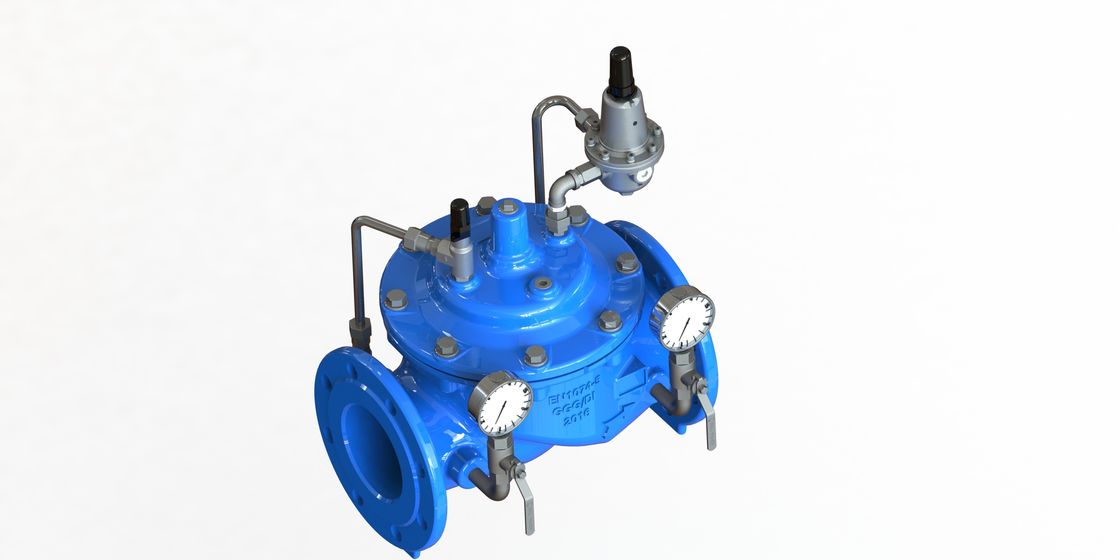

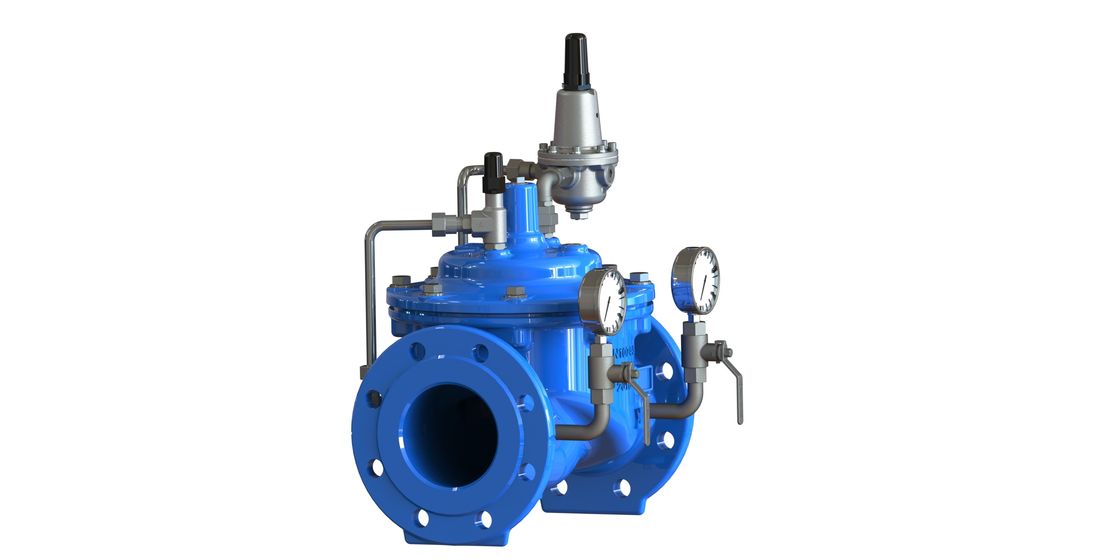

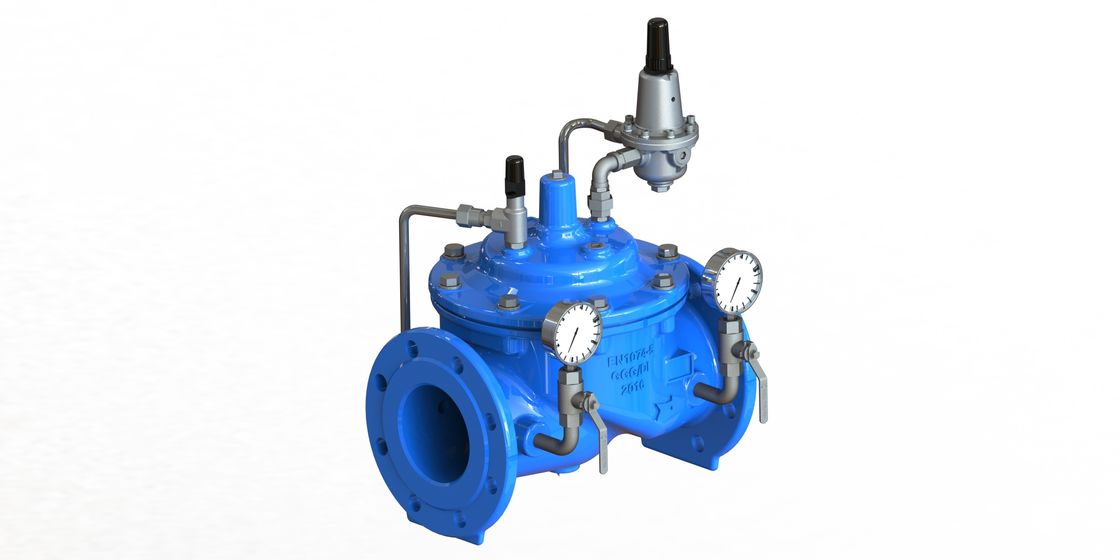

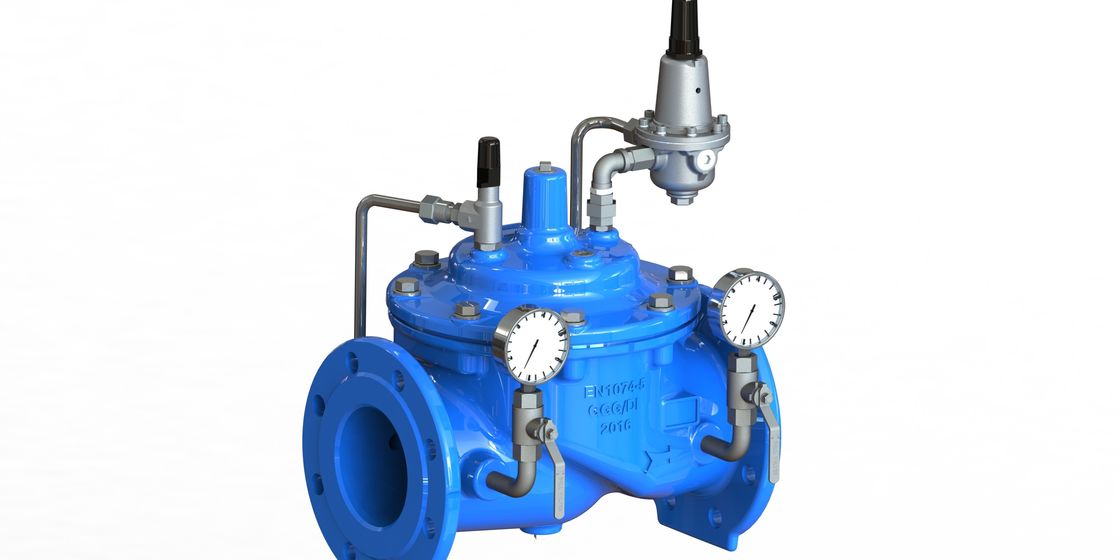

A200 صمام تخفيض الضغط تصميم التجويف المضاد EPOXY المطلي بالحديد المطيل الصمام الرئيسي SS304 الطيار
A200 هو صمام تخفيض الضغط يتكون من
1. الصمام الرئيسي
2. بالإضافة إلى طيار مخفض P200
3. قم بتقليل ضغط المدخل الأعلى إلى ضغط مخرج ثابت
4. بغض النظر عن اختلاف ضغط المدخل أو اختلاف تدفق المخرج.
6. عندما يتجاوز ضغط المصب الإعداد ، سيتم إغلاق الصمام الدليلي والصمام الرئيسي
7. منفذ V كملحق.تجويف مخفض كخيار.
المعالجة السطحية
نقدم العمليات التالية للاختيار:
1. تلميع ميكانيكي (MP) لتحسين السطوع (لمعان ، غير لامع)
2. التنظيف الحمضي لمكافحة التآكل
3. تلميع التحليل الكهربائي (EP) لتحسين نعومة السطح
4. عملية مخصصة: معالجة التلدين اللامع تقضي على السلاسل لتحسين المتانة
مجالات الخدمة:
لنظام المياه ونظام الري.
معلومات تقنية:
| بحجم | DN50-DN800 |
| درجة حرارة العمل | - 10 درجة مئوية - 80 درجة مئوية |
| شفة | AISI B16.1 أو PN16.0 |
| وسائط التدفق | ماء نظيف |
استشر المصنع للتطبيقات الأخرى
IP68 لمقاومة الماء
يتوافق مع BS EN 1074-5 ، ISO 5208 ، BS EN 12266-1 ، BS EN 558-1
المواد والأبعاد
DN50-DN350
| لا | وصف | مادة | اساسي |
| 1 | الجسم | الدكتايل الحديد | GJS500-7 |
| 2 | مقعد | ستانلس ستيل | ANSI 304/316 |
| 3 | يا الدائري | ممحاة | NBR |
| 4 | يا الدائري | ممحاة | NBR |
| 5 | بولت | ستانلس ستيل | A2 / A4 |
| 6 | غسالة | ستانلس ستيل | A2 / A4 |
| 7 | غطاء محرك السيارة | الدكتايل الحديد | GJS500-7 |
| 8 | دفع | برونزية | C61900 |
| 9 | ربيع | ستانلس ستيل | ANSI 304/316 |
| 10 | السد الجوز | ستانلس ستيل | A4 |
| 11 | ديافجم | نايلون مطاط مقوى | EPDM + نسيج نايلون |
| 12 | حامل التثبيت | الدكتايل الحديد | GJS500-7 |
| 13 | حامل القرص | الدكتايل الحديد | GJS500-7 |
| 14 | ختم | ممحاة | EPDM |
| 15 | مثبت المقعد | ستانلس ستيل | ANSI 304/316 |
| 16 | إيقاف | ستانلس ستيل | ANSI 304/316 |
| 17 | سدادة | ستانلس ستيل | ANSI 304/316 |
| 18 | أفسد | ستانلس ستيل | A2 / A4 |
| 19 | سدادة | ستانلس ستيل | A2 / A4 |
| 20 | ووشر | ستانلس ستيل | A2 / A4 |
| وحدة الأبعاد: مم | |||||||||||||||
| DN | رمز النموذج | إل | φ د | Φk | ح | ن d | Φ ب | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
| 65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
| 80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
| 100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
| * 125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
| 150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
| 200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
| 250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
| 300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ 389 |
| * 350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
| ملحوظة | 1.DN125 DN350 يستخدم نفس التصميم الداخلي مثل DN100 DN300 | ||||||||||||||
| 2.A1SI 304 مصنع المواد القياسية.استشر المصنع لمواد AISI 316 | |||||||||||||||
DN400-DN800
| لا. | وصف | مادة | اساسي |
| 1 | الجسم | الدكتايل الحديد | GJS500-7 |
| 2 | مقعد | ستانلس ستيل | ANSI 304/316 |
| 3 | أفسد | ستانلس ستيل | A2 / A4 |
| 4 | أفسد | ستانلس ستيل | A2 / A4 |
| 5 | أفسد | ستانلس ستيل | A2 / A4 |
| 6 | ربيع | ستانلس ستيل | ANSI 304/316 |
| 7 | غطاء محرك السيارة | الدكتايل الحديد | GJS500-7 |
| 8 | دفع | برونزية | C61900 |
| 9 | يا الدائري | ممحاة | NBR |
| 10 | إصلاح الغسالة | برونزية | C61900 |
| 11 | ديافجم | نايلون مطاط مقوى | EPDM + نسيج نايلون |
| 12 | مسامير العين | الكربون الصلب | 1040 |
| 13 | حامل التثبيت | الدكتايل الحديد | GJS500-7 |
| 14 | حامل القرص | الدكتايل الحديد | GJS500-7 |
| 15 | ختم | ممحاة | EPDM |
| 16 | التجنيب الختم | الدكتايل الحديد | GJS500-7 |
| 17 | إيقاف | ستانلس ستيل | ANSI 304/316 |
| 18 | سدادة | ستانلس ستيل | ANSI 304/316 |
| 19 | يا الدائري | ممحاة | NBR |
| 20 | قبعة | الدكتايل الحديد | GJS500-7 |
| 21 | سدادة | ستانلس ستيل | ANSI 304/316 |
| 22 | أفسد | ستانلس ستيل | A2 / A4 |
| 23 | يا الدائري | ممحاة | NBR |
| 24 | أفسد | ستانلس ستيل | A2 / A4 |
| وحدة الأبعاد: مم | |||||||||||||||
| DN | رمز النموذج | إل | ح | φ د | Φk | ن d | Φ ب | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
| * 450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
| 500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
| 600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
| * 700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
| 800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
| ملحوظة | 1.DN450 DN700 يستخدم نفس التصميم الداخلي مثل DN400 DN600 | ||||||||||||||
| 2.A1SI 304 مصنع المواد القياسية.استشر المصنع لمواد AISI 316 | |||||||||||||||
