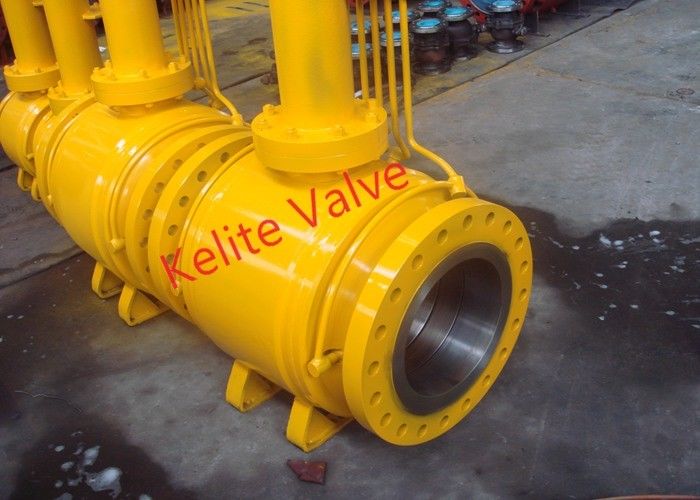

صمام كروي ملحوم بالكامل من 1/2 "-56" CL150-2500 مادة تزوير ، غطاء محرك ممتد
شركتنامتخصص في تصميم وإنتاج صمامات المياه عالية الجودة ، وقد نمت لتصبح واحدة من الشركات المصنعة الرائدة لصمامات التحكم في السوائل.نقوم بتصميم وتصنيع مجموعة واسعة من صمامات السوائل ، مثل صمام التحكم بالطفو ، الصمام الكروي مرتكز الدوران ، صمام تخفيض ضغط الماء ، صمام الهواء الدوار ، صمام الفراشة الصحي ، صمام الفحص الهيدروليكي ، صمام تحرير هواء الصرف الصحي ، إلخ. ابتكارنا التقني المستمر جنبًا إلى جنب مع أنظمة مراقبة الجودة الصارمة التي مكنتنا من تقديم أداء عالي وقيمة بارزة في التطبيقات الصناعية.
لناتشتهر الصمامات بتصنيع الصمامات الكروية الملحومة بالكامل في السوق الصيني ، لقد صنعنا 56 بوصة CL600 كروية ملحومة بالكامل للسوق الإيراني ، تم تنفيذ تقنية خاصة بحيث لا تكون المعالجة الحرارية بعد اللحام مطلوبة حتى لا تتلف الأختام اللينة أثناء عملية اللحام للتأكد من أداء الأختام بشكل جيد.
جسم من قطعة واحدة ، تجويف كامل / تجويف مخفض ، مرتكز الدوران مثبت ، كتلة مزدوجة ونزيف ، تأثير مكبس فردي أو مزدوج ، ساق مضاد للانفجار ، جهاز مضاد للكهرباء الساكنة ، آمن للحريق معتمد وفقًا لـ API-607 / 6FA / ISO 10497 ، مقاعد محملة بنابض وحقن مانع التسرب وإدراج مقعد NACE MR-01-75 و NYLON و DEVLON و PEEK ، تم تصميمها واختبارها وفقًا لمعايير ASME B16.34 و BS5351 و KS و API-6D.
| لا. | اسم الجزء | مواد | |
|---|---|---|---|
| 1 | الجسم | A350 LF2 | A182 F316 |
| 2 | كرة | A350 LF2 + ENP | A182 ، F316 ، A351 ، CF8M ، 410 SS |
| 3 | مشترك كهربائي | A350 LF2 | A182 ، F316 ، A351 ، CF8M |
| 4 | إيقاف | A350 LF2 + ENP | 316 SS ، 17-4 PHSS ، 410 SS |
| 5 | حلقة مقعد | A350 LF2 + ENP | 316 SS ، 410 SS |
| 6 | إدراج المقعد | ديفلون ، نايلون ، نظرة خاطفة ، RTFE | |
| 7 | المقعد يا الدائري (2) | درجة حرارة منخفضة HNBR / Viton درهم إماراتي | |
| 8 | ختم المقعد | الجرافيت | |
| 9 | السدادة | A350 LF2 | 316 SS ، 410 SS |
| 10 | حلقة الغدة | A350 LF2 | 316 SS ، 410 SS |
| 11 | لوحة التركيب | A350 LF2 | 316 SS ، 410 SS |
| 12 | المبرم مرتكز الدوران | A350 LF2 | 316 SS ، 410 SS |
| 13 | مرتكز الدوران تحمل (2) | PTFE ، الكربون الصلب | PTFE ، 316 SS |
| 14 | غسالة اقتحام | PTFE ، الكربون الصلب | PTFE ، 316 SS |
| 15 | الحلقة يا الغدة (2) | درجة حرارة منخفضة HNBR / Viton درهم إماراتي | |
| 16 | الجذعية يا الدائري (2) | درجة حرارة منخفضة HNBR / Viton درهم إماراتي | |
| 17 | طوقا الغدة | الجرافيت | |
| 18 | محول يا الدائري (2) | درجة حرارة منخفضة HNBR / Viton درهم إماراتي | |
| 19 | حشية المحول | الجرافيت | |
| 20 | تركيب لوحة حشية | الجرافويل | |
| 21 | مسمار بولت * | A320 L7M | A193 B8 |
| 22 | عرافة الجوز* | A194 7 م | أ ١٩٤ ٨ |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | زنبرك مضاد للكهرباء الساكنة | Inconel X-750 | |
| 25 | مقعد الربيع | Inconel X-750 | |
| 26 | وتد دبوس | الكربون الصلب | ستانلس ستيل |
| 27 | تركيب الشحوم | الكربون الصلب | 316 SS |
| 28 | تركيب الشحوم ، BGH | الكربون الصلب | 316 SS |
| 29 | فحص الكرة | ستانلس ستيل | |
| 30 | قابس NPT | الكربون الصلب | 316 SS |
| 31 | تركيب فتحة التهوية | الكربون الصلب | 316 SS |
| 32 | مفتاح الجذعية | الكربون الصلب | ستانلس ستيل |
| 33 | لوحة القدم * | الكربون الصلب | ستانلس ستيل |
| 34 | لوحة الرفع * | الكربون الصلب | ستانلس ستيل |
| 35 | دبوس وتد الجسم | الكربون الصلب | ستانلس ستيل |
| 36 | مشغل التروس | حديد الدكتايل ، دودة الصلب الكربوني | |
| 37 | عقارب | الكربون الصلب وحديد الدكتايل | |
| 38 | طوقا مرتكز الدوران | الجرافيت | |
| 39 | مرتكز الدوران يا الدائري (2) | درجة حرارة منخفضة HNBR / Viton درهم إماراتي | |
المعلمات والخصائص التقنية:
| وصف المنتج | صمام كروي اللحام بالكامل |
| نموذج | اللحام الكامل مرتكز الدوران تزوير صمام الكرة |
| القطر الاسمي | NPS 2 "NPS 56" |
| درجة حرارة التشغيل | -593 ℃ ～ 220 ℃ (قد يختلف نطاق درجة حرارة الخدمة باختلاف المواد) |
| ضغط التشغيل | CL150-CL2500 |
| مادة | A105N ، A182 F304 ، F304L ، F316 ، F316L ، A352 LF2 ، LF2 ، إلخ. |
| معيار التصميم | API 6D ، ASME B16.34 |
| الطول الهيكلي | ASME B16.10.009 |
| ربط نهاية / TD> | ASME B16.5 ، ASME B16.25 |
| قواعد الامتحان | API 598، API 6D، ISO 5208 |
| طريقة التشغيل | مقبض ، دودة ، وحدة دفع بمحرك ، وحدة دفع هوائي |
| مجالات التطبيق | خطوط أنابيب النفط والغاز الطبيعي وخطوط أنابيب الغاز في المناطق الحضرية |
| ملاحظات أخرى 1 | مقعد الصمام مدمج بحلقة ختم مرنة من أجل عدم تسرب الختم ؛مقعد الصمام مزود بنابض مُحمل مسبقًا يتكيف مع تغيرات الضغط ودرجة الحرارة ، لذلك لا يمكن أن يحدث تسرب. |
| ملاحظات أخرى 2 | صمام متكامل بهيكل صمام ملحوم ، خالي من التسرب الخارجي ، إلخ. |
| ملاحظات أخرى 3 | بناء مقاوم للحريق لصمام كروي ملحوم بالكامل.تم تصميم كل موضع تسرب بتعبئة مرنة من الجرافيت أو الجرافيت الممزوج بالفولاذ المقاوم للصدأ لتلبية متطلبات مقاومة الحريق في حالة نشوب حريق. |
| ملاحظات أخرى 4 | تم اعتماد هيكل لوحة الدعم الأكثر تقدمًا في كل من الداخل والخارج للأقطار الكبيرة لزيادة عمر الخدمة وتقليل عزم الدوران التشغيلي للصمام.وبالتالي ، يتم إطالة عمر خدمة الصمامات بشكل كبير. |
| ملاحظات أخرى 5 | يمكن دفن الصمام الكروي الملحوم بالكامل المدفون مباشرة ، وفي هذه الحالة ، لا يلزم وجود حفرة صمام عالية وكبيرة ، فقط حفرة ضحلة صغيرة يجب أن تُبنى على الأرض ، وبالتالي يمكن أن تكون تكلفة البناء والوقت الهندسي كبيرًا تم الحفظ. |
| ملاحظات أخرى 6 | التجويف الكامل للصمام المريح للتلوين ، ومقاومة التدفق الصغيرة وقدرة التدفق العالية وخصائص التدفق الجيدة |
| ملاحظات أخرى 7 | يمكن أن تغلق كرة الصمام مقعد الصمام تمامًا عند فتح الصمام الكروي الملحوم بالكامل ، وبالتالي لن يتم مسح الشوائب الموجودة في الوسط إلى مقعد الصمام أو سطح التعبئة لهيكل الصمام.وبالتالي ، فإن جسم الصمام له نفس العمر التشغيلي لخط الأنابيب بسبب بنائه الخاص. |
