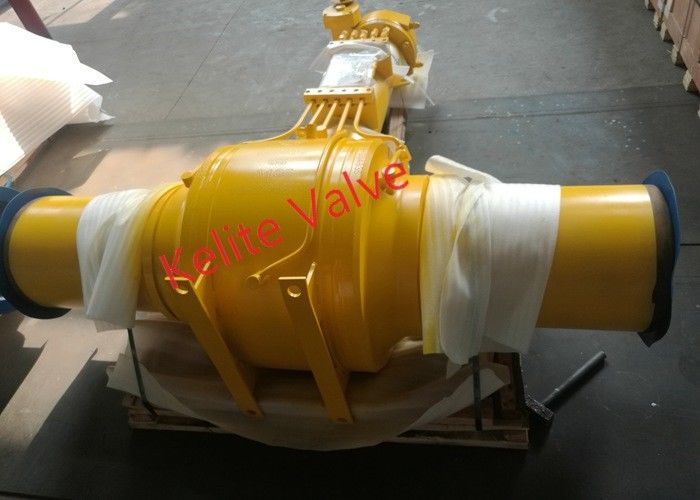

API 6D صمام كروي ملحوم بالكامل من 2 "-56" صمام كروي CL150-2500 CS و SS
المعلمات والخصائص التقنية:
| وصف المنتج | صمام كروي اللحام بالكامل |
| نموذج | اللحام الكامل مرتكز الدوران تزوير صمام الكرة |
| القطر الاسمي | NPS 2 "NPS 56" |
| درجة حرارة التشغيل | -593 ℃ ～ 220 ℃ (قد يختلف نطاق درجة حرارة الخدمة باختلاف المواد) |
| ضغط التشغيل | CL150-CL2500 |
| مادة | A105N ، A182 F304 ، F304L ، F316 ، F316L ، A352 LF2 ، LF2 ، إلخ. |
| معيار التصميم | API 6D ، ASME B16.34 |
| الطول الهيكلي | ASME B16.10.009 |
| ربط نهاية / TD> | ASME B16.5 ، ASME B16.25 |
| قواعد الامتحان | API 598، API 6D، ISO 5208 |
| طريقة التشغيل | مقبض ، دودة ، وحدة دفع بمحرك ، وحدة دفع هوائي |
| مجالات التطبيق | خطوط أنابيب النفط والغاز الطبيعي وخطوط أنابيب الغاز في المناطق الحضرية |
| ملاحظات أخرى 1 | مقعد الصمام مدمج بحلقة ختم مرنة من أجل عدم تسرب الختم ؛مقعد الصمام مزود بنابض مُحمل مسبقًا يتكيف مع تغيرات الضغط ودرجة الحرارة ، لذلك لا يمكن أن يحدث تسرب. |
| ملاحظات أخرى 2 | صمام متكامل بهيكل صمام ملحوم ، خالي من التسرب الخارجي ، إلخ. |
| ملاحظات أخرى 3 | بناء مقاوم للحريق لصمام كروي ملحوم بالكامل.تم تصميم كل موضع تسرب بتعبئة مرنة من الجرافيت أو الجرافيت الممزوج بالفولاذ المقاوم للصدأ لتلبية متطلبات مقاومة الحريق في حالة نشوب حريق. |
| ملاحظات أخرى 4 | تم اعتماد هيكل لوحة الدعم الأكثر تقدمًا في كل من الداخل والخارج للأقطار الكبيرة لزيادة عمر الخدمة وتقليل عزم الدوران التشغيلي للصمام.وبالتالي ، يتم إطالة عمر خدمة الصمامات بشكل كبير. |
| ملاحظات أخرى 5 | يمكن دفن الصمام الكروي الملحوم بالكامل المدفون مباشرة ، وفي هذه الحالة ، لا يلزم وجود حفرة صمام عالية وكبيرة ، فقط حفرة ضحلة صغيرة يجب أن تُبنى على الأرض ، وبالتالي يمكن أن تكون تكلفة البناء والوقت الهندسي كبيرًا تم الحفظ. |
| ملاحظات أخرى 6 | التجويف الكامل للصمام المريح للتلوين ، ومقاومة التدفق الصغيرة وقدرة التدفق العالية وخصائص التدفق الجيدة |
| ملاحظات أخرى 7 | يمكن أن تغلق كرة الصمام مقعد الصمام تمامًا عند فتح الصمام الكروي الملحوم بالكامل ، وبالتالي لن يتم مسح الشوائب الموجودة في الوسط إلى مقعد الصمام أو سطح التعبئة لهيكل الصمام.وبالتالي ، فإن جسم الصمام له نفس العمر التشغيلي لخط الأنابيب بسبب بنائه الخاص. |
عملية تشكيل الآلة
1. تجهيز مخرطة CNC
2. معالجة مركز التصنيع باستخدام الحاسب الآلي عالية الدقة
3. معالجة المخرطة العامة
4. آلة لكمة أجزاء المنتج
5. التشكيل على البارد
6. تجميع اللحام
تشتهر الصمامات بتصنيع الصمامات الكروية الملحومة بالكامل في السوق الصيني ، لقد صنعنا 56 بوصة CL600 كروية ملحومة بالكامل للسوق الإيراني ، تم تنفيذ تقنية خاصة بحيث لا تكون المعالجة الحرارية بعد اللحام مطلوبة حتى لا تتلف الأختام اللينة أثناء عملية اللحام للتأكد من أداء الأختام بشكل جيد.
جسم من قطعة واحدة ، تجويف كامل / تجويف مخفض ، مرتكز الدوران مثبت ، كتلة مزدوجة ونزيف ، تأثير مكبس فردي أو مزدوج ، ساق مضاد للانفجار ، جهاز مضاد للكهرباء الساكنة ، آمن للحريق معتمد وفقًا لـ API-607 / 6FA / ISO 10497 ، مقاعد محملة بنابض وحقن مانع التسرب وإدراج مقعد NACE MR-01-75 و NYLON و DEVLON و PEEK ، تم تصميمها واختبارها وفقًا لمعايير ASME B16.34 و BS5351 و KS و API-6D.
نوع الخدمة:
• درجة الحرارة القياسية: -29 درجة مئوية إلى 220 درجة مئوية / -20 درجة فهرنهايت إلى 428 درجة فهرنهايت
• درجة حرارة منخفضة: -46 درجة مئوية إلى 150 درجة مئوية / -50 درجة فهرنهايت إلى 302 درجة فهرنهايت
• درجة الحرارة المبردة: -196 درجة مئوية إلى -593 درجة مئوية / -258 درجة فهرنهايت إلى -620 درجة فهرنهايت
• تحت سطح البحر (المياه الضحلة والعميقة)
• تحت الأرض
• ارتفاع درجة الحرارة: فوق 220 درجة مئوية / 428 درجة فهرنهايت
تصميم صمامات كروية اللحام بالكامل:
