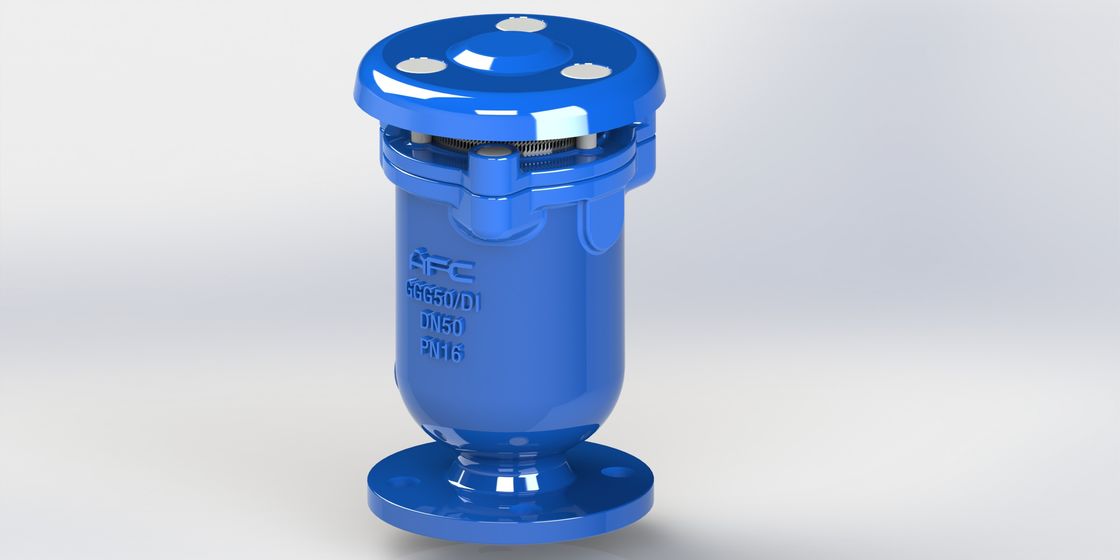

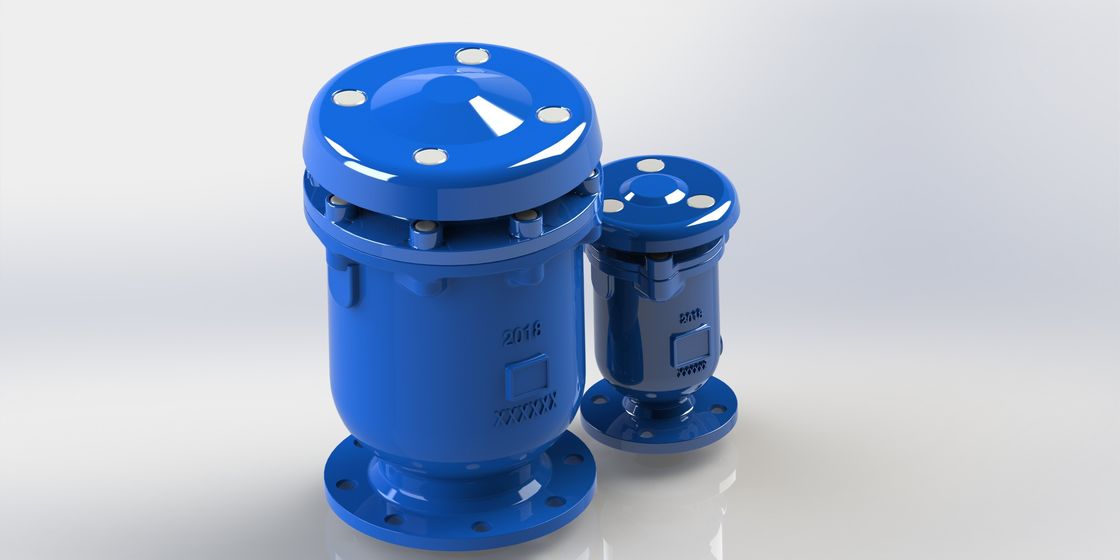

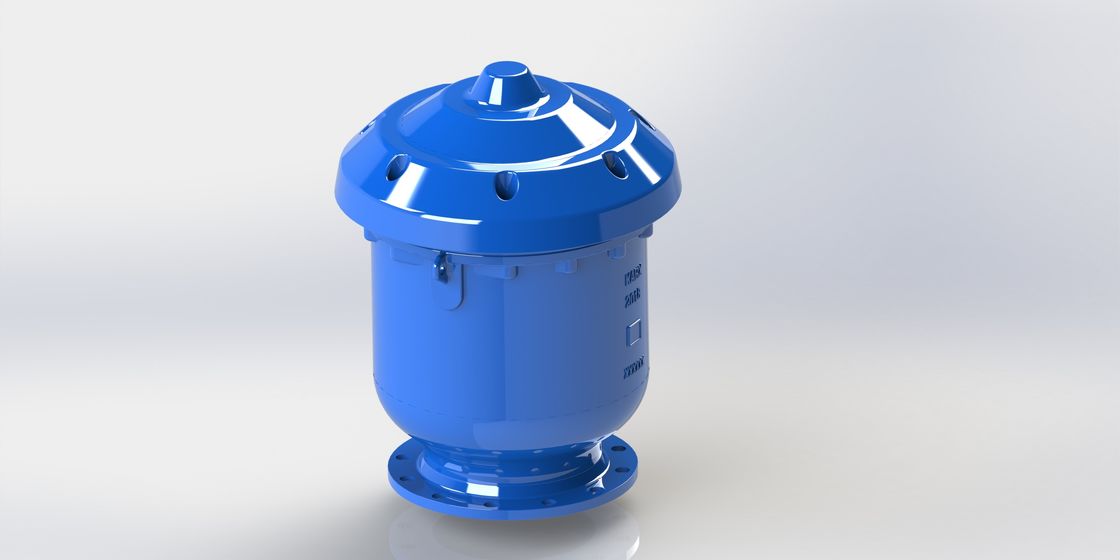

SS304 الأجزاء الداخلية Comnination Triple Function Air Release Valve
عملية تشكيل الآلة
1. تجهيز مخرطة CNC
2. معالجة مركز التصنيع باستخدام الحاسب الآلي عالية الدقة
3. معالجة المخرطة العامة
4. آلة لكمة أجزاء المنتج
5. التشكيل على البارد
6. تجميع اللحام
معلومات تقنية:
نطاق الحجم: DN 25-300 مللي متر
تصنيفات الضغط: 1.0Mpa ، 1.6Mpa (خيط)
1.0 ميجا باسكال ، 1.6 ميجا باسكال ، 2.5 ميجا باسكال (شفة)
درجة حرارة العمل: -10 درجة -80 درجة مئوية.
وسائط التدفق: ماء نظيف
سمات:
.تصميم متطور بآلية بسيطة ، تعويم قوي لمنع التشقق أثناء المطرقة المائية المفاجئة والإغلاق السريع.
.يتم إغلاق آلية الحركة الهوائية لمقاومة النفخ تحت سرعة هواء أعلى حتى السرعة الصوتية للهواء.
.لا توجد أذرع أو رافعات لمنع الاهتزاز والانحناء والإغلاق المباشر للشوفان المسطح.
.قفص أملس خارج العوامة ، استمر في تحريك العوامة في سكة التوجيه المحددة.
.عازل مطاطي سفلي لمنع الاصطدام ، وسهل التصريف باستخدام ثقوب مناسبة حول القفص أثناء التفريغ
.ستكون الشاشة الخارجية المصنوعة من الفولاذ المقاوم للصدأ خيارًا للسلامة ومنع الحشرات أو الطيور من الدخول.
.طلاء الايبوكسي بالكامل من الداخل والخارج لخدمات طويلة الأمد.
.يفي معيار التصنيع BS EN1074-4 ، AWWA C512
.يتوافق حفر الشفة والأبعاد مع BS EN 1092 و BS EN 558 و ANSI flange.
مجالات الخدمة:
لنظام المياه ومكافحة الحرائق ونظام الري.
جدول اختيار الحجم:
| نطاق معدل تدفق المياه ماكس CMH |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| حجم خط الأنابيب الرئيسي مم |
80-300 | 200-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | من 2100 إلى 3000 |
| حجم مدخل KARX مم |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| تجويف منفذ مم |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| حجم فتحة صغيرة مم |
1.6 | 1.6 | 2 | 2.5 | 3 | 4 |
4
|
قائمة مواد:
KARS (نوع الخيط DN25-DN50)
| لا. | جزء اسم | مادة | اساسي |
| 1 | الجسم | الدكتايل الحديد | EN GJS500-7 |
| 2 | يطفو | ستانلس ستيل | ANSI304 |
| 3 | قوس الختم | ستانلس ستيل | ANSI304 |
| 4 | عرافة بولت | الكربون الصلب / الفولاذ المقاوم للصدأ | مطلي بالزنك / AISI304 |
| 5 | غطاء، يغطي | الكربون الصلب | الايبوكسي المغلفة |
| 6 | شاشة | ستانلس ستيل | ANSI304 |
| 7 | متعادل | ممحاة | NBR / EPDM |
| 8 | دليل برميل | ستانلس ستيل | ANSI304 |
| 9 | مقعد الفوهة | ممحاة | NBR / EPDM |
| 10 | مقعد | ممحاة | NBR / EPDM |
| 11 | يا الدائري | ممحاة | NBR / EPDM |
| 12 | غطاء محرك السيارة | الدكتايل الحديد | EN GJS500-7 |
| 13 | عمود | الألومنيوم | تجاري |
| 14 | عرافة بولت | الكربون الصلب / الفولاذ المقاوم للصدأ | مطلي بالزنك / AISI304 |
| 15 | غسالة | ستانلس ستيل | ANSI304 |
| 16 | فوهة صغيرة | ستانلس ستيل | ANSI304 |
KARX (شفة اكتب DN50-DN300)
| لا. | جزء اسم | مادة | اساسي |
| 1 | الجسم | الدكتايل الحديد | EN GJS500-7 |
| 2 | يطفو | ستانلس ستيل | ANSI304 |
| 3 | قوس الختم | ستانلس ستيل | ANSI304 |
| 4 | في Hex Bolt | الكربون الصلب / الفولاذ المقاوم للصدأ | GI / AISI304 |
| 5 | غطاء محرك السيارة | الدكتايل الحديد | EN GJS500-7 |
| 6 | غطاء، يغطي | الكربون الصلب | ANSI304 |
| 7 | شاشة | ستانلس ستيل | ANSI304 |
| 8 | عرافة بولت | الكربون الصلب / الفولاذ المقاوم للصدأ | GI / AISI304 |
| 9 | غسالة | ستانلس ستيل | ANSI304 |
| 10 | عمود | الألومنيوم | تجاري |
| 11 | يا الدائري | ممحاة | NBR / EPDM |
| 12 | مقعد | ممحاة | NBR / EPDM |
| 13 | مقعد الفوهة | ممحاة | NBR / EPDM |
| 14 | دليل برميل | ستانلس ستيل | ANSI304 |
| 15 | متعادل | ممحاة | NBR / EPDM |
| 16 | فوهة صغيرة | ستانلس ستيل | ANSI304 |
البعد:
كارس (T.نوع المداس DN25-DN50)
KARX (نوع شفة DN50-DN300)
خصائص تدفق الهواء
استنفاد كبير للهواء
مدخل الهواء
تنفيس هواء صغير
