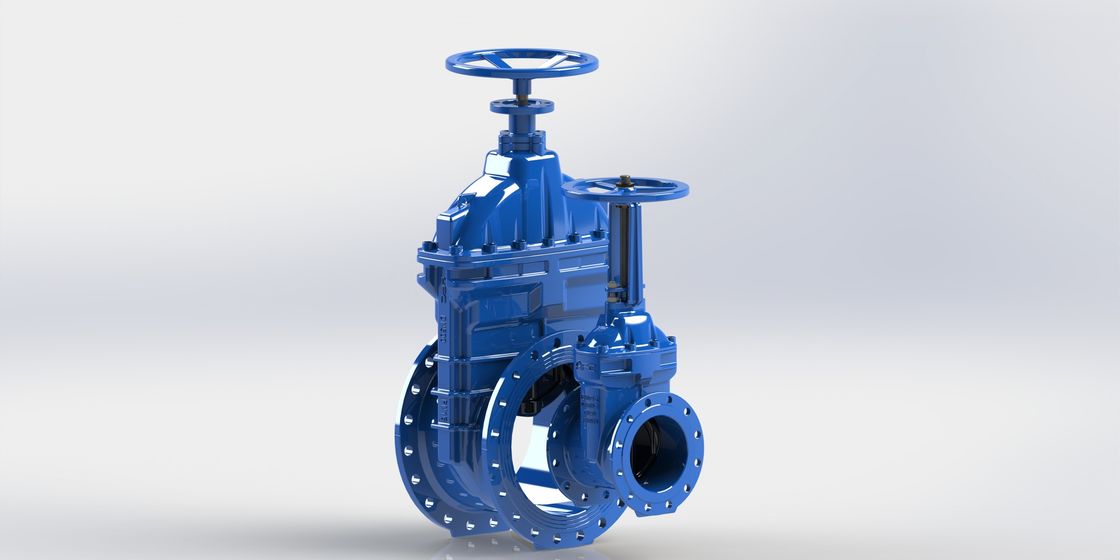

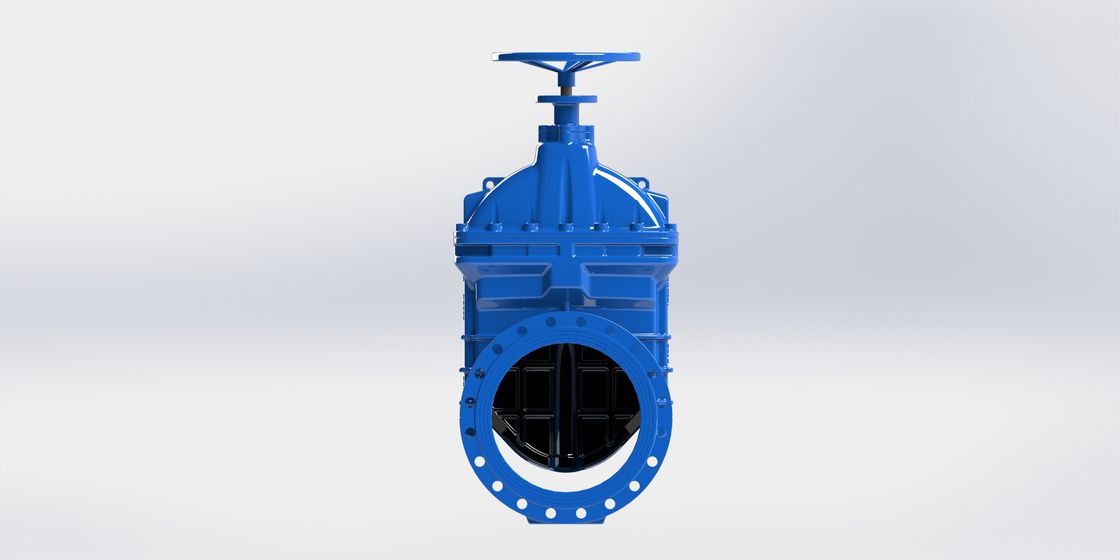

BS5163 صمام بوابة الماء ، عزم دوران منخفض التشغيل ، إسفين مرن
سمات:
1.تتفق معيار BS5163 و EN1074-1 و EN1074-2.
2. يمكن أن يكون العزم الزائد 5 مرات بدون تشوه.
3. اختبار الضغط الخارجي لمنع حدوث فراغ عند توقف المياه في خط الأنابيب.لا تمتص الأوساخ أو الرمل من خارج الصمام.
4. انخفاض عزم الدوران العملية.
5. إصلاح عبر الإنترنت بواسطة 5 قطع من الحلقات o لختم الساق.
6. شفة AWWA متوافرة.
المواصفات:
| بحجم | DN50-DN600 |
| درجة حرارة العمل | - 10 درجة مئوية - 80 درجة مئوية |
| شفة | PN10 / 16 |
| وسائط التدفق | المياه ومياه الصرف الصحي |
| وجها لوجه | EN558-1 |
عملية الإنتاج:
1. Sandblasitng - قم بتنظيف المسبوكات الصدئة وإعطاء خشونة كافية للصب.
2. طلاء - الانصهار ايبوكسي - WRAS ، NSF وافق
3. التجميع - بواسطة عمال مؤهلين
4. الاختبار - تم اختباره بنسبة 100٪ باستخدام الغلاف (1.5 * PN) واختبار المقعد (1.1 * PN)
5. التعبئة - صناديق الخشب الرقائقي لتصدير الأعمال.
| DN | إل | H1 | H2 | Φ ب | Φ د | ΦK | ن d | ج | Φ F. | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||||
| 50 | 178 | 240 | 255 | 99 | 165 | 125 | 4-Φ19 | 19 | 180 | ||||
| 65 | 190 | 258 | 280 | 118 | 185 | 145 | 4-Φ19 | 19 | 180 | ||||
| 80 | 203 | 293 | 311 | 132 | 200 | 160 | 8-Φ19 | 19 | 200 | ||||
| 100 | 229 | 326 | 340 | 156 | 220 | 180 | 8-Φ19 | 19 | 200 | ||||
| 125 | 254 | 377 | 386 | 184 | 250 | 210 | 8-Φ19 | 19 | 250 | ||||
| 150 | 267 | 414 | 430 | 211 | 285 | 240 | 8-Φ23 | 19 | 250 | ||||
| 200 | 292 | 510 | 550 | 266 | 340 | 295 | 8-Φ23 | 12-Φ23 | 20 | 300 | |||
| 250 | 330 | 585 | 628 | 319 | 395 | 405 | 350 | 355 | 12-Φ23 | 12-Φ28 | 22 | 350 | |
| 300 | 356 | 663 | 703 | 370 | 445 | 460 | 400 | 410 | 12-Φ23 | 12-Φ28 | 24.5 | 350 | |
| 350 | 381 | 880 | 930 | 429 | 505 | 520 | 460 | 470 | 16-Φ23 | 16-Φ28 | 24.5 | 26.5 | 450 |
| 400 | 406 | 990 | 1040 | 480 | 565 | 580 | 515 | 525 | 16-Φ28 | 16-Φ31 | 24.5 | 28 | 450 |
