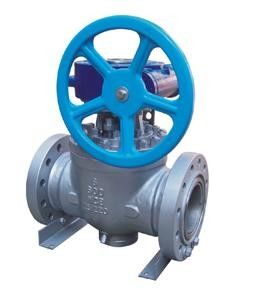

صمام دخول علوي من 1/2 "-8" CL150-600 API 6D ، 608 desgin
كيف نتحكم في جودة التشغيل الآلي
1. أجزاء معالجة مخرطة CNC عالية الدقة.
2. آلات طحن متقدمة
3. التفتيش UT لضمان جودة اللحام
4. لحام تلميع
5. فحص المظهر والحجم بنسبة 100٪ عبر الإنترنت (السماكة ، الاستدارة ، إلخ)
6. تشكيل الحجم والمظهر
يستخدم TOP ENTRY BALL VALVE بشكل أساسي في نظام خطوط الأنابيب والصناعات وله وظيفة دخول عليا وصيانته على الخط.
لديها الكثير من المزايا ، مثل مقاومة السوائل الصغيرة ، والهيكل البسيط ، والحجم الصغير ، والوزن الخفيف ، والتحليل الموثوق به ، والراحة في التشغيل والصيانة ، والفتح والإغلاق بسرعة ، وكذلك البدء والإغلاق بمرونة.
يتم استخدام هيكل من قطعة واحدة للجسم لضمان القوة والصلابة الكافية تحت ضغط التشغيل الأقصى المقنن. تم تصميم الأجزاء الداخلية للصمام واختيارها بعناية لضمان الموثوقية في جميع أنواع ظروف التشغيل. البراغي ملائمة لصيانة الصمامات وكفاية لدعم الضغط من الأنابيب.
أعلى دخول
أكثر ما يميزه عن الصمام الكروي الشائع هو أنه يمكن إجراء صيانته على خط الأنابيب وبدون فك خط الأنابيب ، وقد تم اعتماد هيكل مقعد المساحة الخلفية للمقعد والجزء الخلفي من مثبت المقعد بزاوية مائلة لمنع تراكم الشوائب من التأثير على المساحة الخلفية للمقعد.
عزم دوران تشغيل منخفض
يحتوي الصمام الكروي من سلسلة الدخول العلوية على كرة مثبتة على مرتكز الدوران ، سطحها أرضي ومصقول ومعالج للوجه الصلب. تم دمج الكرة والساق ، ومحمل انزلاقي مثبت على التجويف الخارجي بحيث يكون نصف قطر الاحتكاك صغيرًا وعزم دوران التشغيل منخفض جدًا .
ختم الطوارئ
تم تصميم ثقوب الحقن المركب وتركيب صمامات الحقن المركب في مواقع الجذع / الغطاء ودعامة الجسم للصمام الجانبي.عندما يتلف إحكام إغلاق الجذع أو المقعد للحث على التسرب ، يمكن استخدام المركب للقيام بإغلاق المرة الثانية. يتم تثبيت صمام فحص في جانب كل صمام حقن مركب لمنع المركب من التدفق بسبب تأثير مادة المرسل. الجزء العلوي من صمام الحقن المركب هو الموصل للاتصال السريع بمسدس الحقن المركب.
موثوقة الختم
يتم تشكيل سدادة المقعد عن طريق إحكام المقعد ومكون التثبيت المعدني ، حيث يطفو مثبت المقعد محوريًا ويتم الوصول إلى ختم الضغط المنخفض لمقعد الصمام عن طريق الضغط المسبق للزنبرك. ختم الضغط بضغط وسيط التشغيل وإدراك اعتراض التجنيب لتشكيل ختم الجسم. تم تصميم حلقة الجرافيت التوسعية لتحقيق الختم في حالة الحريق.
كتلة مزدوجة وتسييل (DBB)
عندما تكون الكرة في وضع الفتح أو الإغلاق الكامل ، يمكن إطلاق مادة المرسل في التجويف المركزي للجسم عن طريق أجهزة الصرف والتفريغ ، بالإضافة إلى ذلك ، يمكن تحرير الضغط الزائد في التجويف المركزي للصمام إلى نهاية الضغط المنخفض بواسطة مقعد الإغاثة الذاتية .
تصميم مضاد للكهرباء الساكنة وآمن للحريق
يفي تصميم صمام الوقاية من الحرائق بمتطلبات معيار API6FA / API607 وتصميم المضاد للكهرباء الساكنة يتوافق مع اللوائح في API6D و BS5351.
تمديد الجذع
بالنسبة للصمام المثبت تحت الأرض ، يمكن إطالة الجذع ولراحة التشغيل ، يمكن تمديد فوهة الحقن المركب المقابل وصمام الصرف إلى أعلى الصمام.
أنواع القيادة المختلفة
تم تصميم الوسادة العلوية للصمام وفقًا لمعيار ISO 5211 ، وهي ملائمة للاتصال وتبادل مختلف السائقين. أنواع القيادة الشائعة هي اليدوية والكهربائية والهوائية والهوائية / الهيدروليكية.
| لا. |
جزء |
مادة |
| 1 |
الجسم |
A216-WCB A352-LCB A351-CF8 ، CF8M ، CF3 ، CF3M دوبلكس |
| 2 |
مقعد الربيع |
إنكونيل X-7505 SS304 SS316 |
| 3 |
حلقة مقعد |
ASTM A105 + ENP ASTM A182-F304، F316، F316L، F6، F51 |
| 4 |
مقعد |
PTFE RTPFE نظرة خاطفة PPL |
| 5 |
كرة |
ASTM A105 + ENP ASTM A182-F304، F316، F316L، F6، F51 |
| 6 |
يا الدائري |
NBR فيتون |
| 7 |
غسالة اقتحام |
PTFE |
| 8 |
طوقا |
PTFE SS304 + الجرافيت SS316 + الجرافيت |
| 9 |
انزلاق تحمل |
الفولاذ المقاوم للصدأ + PTFE SS316 + PTFE |
| 10 |
غطاء محرك السيارة |
A216-WCB A352-LCB A351-CF8 ، CF8M ، CF3 ، CF3M دوبلكس |
| 11 |
التعبئة |
PTFE الجرافيت |
| 12 |
شفة الغدة |
A216-WCB A351-CF8 |
| 13 |
مفتاح |
1045 A182-F304 ، F316 ، F316L ، F304L |
| 14 |
إيقاف |
ASTM A105 + ENP A182-F6 ، F304 ، F304L ، F316 ، F316L ، 17-4PH ، F51 |
| 15 |
نير |
A216-WCB |
| 16 |
بندق |
ASTM A194-2H، 2HM، 8، 8M |
| 17 |
عشيق |
ASTM A193-B7 ، B7M ، B8 ، B8M |
| 18 |
صمام تهوية |
1020 + Zn A182-F304 ، F316 ، F316L |
| 19 |
رفع العروة |
1020 |
| 20 |
حقن المقعد |
1020 + Zn A182-F304 ، F316 ، F316L |
| 21 |
الكرة الفولاذية |
ستانلس ستيل |
| 22 |
الربيع الاستاتيكيه |
1045 + N A182-F304 ، F316 ، F316L |
| 23 |
مقعد الربيع |
1045 + N A182-F304 ، F316 ، F316L |
| 24 |
حشية فولاذية |
1045 + N A182-F304 ، F316 ، F316L |
| 25 |
المبرم مرتكز الدوران |
ASTM A105 + ENP A182-F6 ، F304 ، F304L ، F316 ، F316L ، 17-4PH ، F51 |
| 26 |
طوقا مرتكز الدوران |
PTFE SS304 + جارفيت |
| 27 |
ضبط الجوز |
ASTM A194-2H، 8 |
| 28 |
تعديل مسمار |
A182-F6 ، F304 |
| 29 |
استنزاف صمام |
1020 + Zn A182-F304 ، F316 ، F316L |
