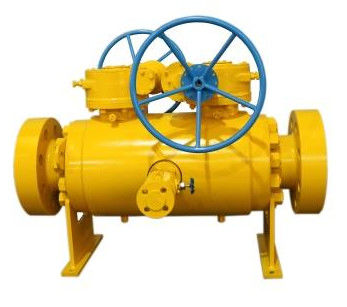

اثنين من الكرات DBB مرتكز الدوران صمام الكرة من 2 "-48" CL150-2500 API 6D ، 608 desgin
المعايير الفنية:
| وصف المنتج | DBB مرتكز الدوران صمام الكرة من 2 "-48" CL150-2500 API 6D ، 608 desgin |
| نموذج | تزوير صمام مرتكز الدوران |
| القطر الاسمي | NPS 2 ، NPS 48 |
| درجة حرارة التشغيل | -46 ℃ ～ 121 ℃ |
| ضغط التشغيل | فئة 150 درجة 2500 |
| مادة | A105 ، LF2 ، F304 ، CF8M ، F316 ، F51 إلخ. |
| معيار التصميم | API 608 ، ISO 17292 ، BS 5351 |
| الطول الهيكلي | ASME B16.10.009 |
| ربط نهاية | ASME B16.5 ، ASME B16.25 |
| قواعد الامتحان | API 598 |
| طريقة التشغيل / TD> | مقبض ، دودة ، وحدة دفع بمحرك ، وحدة دفع هوائي |
| مجالات التطبيق | الماء والبترول والغاز الطبيعي |
| ملاحظات أخرى 1 | يتم توفير جهاز قفل لمنع التشغيل الخاطئ للصمام. |
| ملاحظات أخرى 2 | تصميم هيكل منع تسرب جذع الصمام ، لمنع الحوادث الناتجة عن خروج جذع الصمام الناتج عن الضغط غير الطبيعي في الغرفة |
| ملاحظات أخرى 3 | تصميم مقاوم للحريق ومضاد للكهرباء الساكنة |
| ملاحظات أخرى 4 | التجويف الكامل للصمام مناسب للتلوين ، ومقاومة تدفق صغيرة وقدرة تدفق عالية |
صمام الكرة DBB هو اختصار لـ كتلة مزدوجة وصمام كروي ينزف.تحتوي بعض صمامات DBB على كرتين وصمام أو صمامين إبرة ، ويمكن للصمامين الكرويين فتح وإغلاق الوسيط والصمامات الإبرية يمكنهما تفريغ ضغط الصمامات ، وقد تم تصميم الصمام الكروي ليحل محل الشكل المعقد للاتصال المتعدد صمامات في الأنابيب التقليدية ، وذلك لتقليل نقاط التسرب في النظام وتحقيق سرعة تفريغ وإغلاق.توفر الصمامات الكروية DBB إجراءات التثبيت ، وتقلل الضغط في نظام الأنابيب ، وتسهل تنظيف الأدوات وصيانتها وتقليل التكلفة.
اثنان من صمامات إبرة نمط الكرة الأرضية بقطر 5.0 مم قابلين للتشغيل بشكل مستقل لخدمة العزل مع صمام إبرة متوسط على شكل كرة أرضية مقاس 5.0 مم لخدمة التنفيس.تتميز المقاعد المعدنية بشكل قياسي لجميع الصمامات.
الكتلة المكونة من قطعة واحدة وتجميعات النزف المتكاملة للعزل الأولي لمقابس الضغط ، حيث يتم تثبيت الصمام مباشرة على الوعاء أو أنبوب المعالجة.يمكن تركيب الأدوات مباشرة في مخرج الصمامات أو بدلاً من ذلك تركيبها عن بعد بخط قياس / أنبوب نبضي.
غلوب ستايل إبرة قيمة مادة التعبئة الغدة.
يتم توفير الصمامات القياسية مع الجرافيت.PTFE متاح أيضًا كخيار.
خصائص التصميم :
تمثل الصمامات الكروية مرتكز الدوران مشكلة خاصة مع تراكم الكهرباء الساكنة حول الكرة.تحتوي جميع صمامات Kelite الكروية على أجهزة مقاومة للكهرباء الساكنة توفر الاتصال بين الساق والكرة والجذع والجسم للتخلص من الكهرباء الساكنة.
في حالة نشوب حريق ، يلزم وجود الصمام لإغلاق المصب.حتى بعد تفكك مقاعد RTFE ، تتمتع الصمامات الكروية KELITE بختم ممتاز من المعدن إلى المعدن.تم إيلاء اهتمام خاص للقوة الميكانيكية وكفاءة الختم للمفصل ذي الحواف المركزية في جسم الصمام.
تعمل حشوة PTFE كختم أولي للصمامات الكروية أحادية الجسم.تم صنع الختم الثانوي من الجرافيت المرن ، وهو مادة ذات مقاومة جيدة للغاية لظروف الحريق.
يضمن الجمع بين تعبئة الساق وحلقات o عدم وجود انبعاثات حتى عند الضغط المنخفض.يتكون الختم الأساسي من الجرافيت المرن ، وهو مادة تتمتع بمقاومة جيدة للغاية لظروف الحريق.يتم إدخال الجذع المضاد للانفجار من داخل جسم الصمام.
