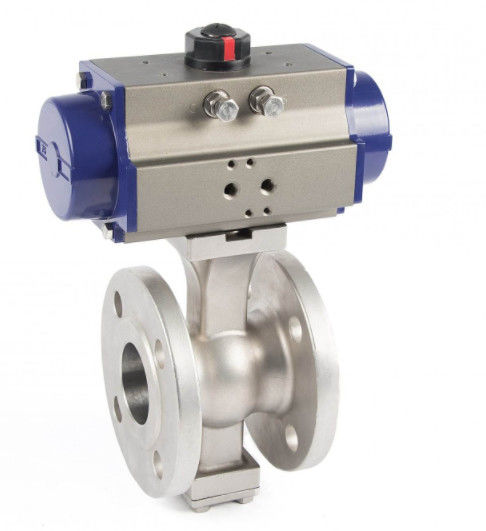

صمام كروي من النوع V ، 1/2 "-4" CL150-600 API 6D بمقبض أو مشغلات
مبدأ الهيكل للصمام الكروي من النوع V:
1. بالنسبة للصمام الكروي من النوع V ، تم استخدام تصميم مقعد متحرك محمل بزنبرك العمود أو زنبرك العمود ، وهو موثوق به في الختم وعمر خدمة طويل مثل
لا توجد مشاكل مثل الصرير أو التفكك.
2. تتميز بوظيفة الانزلاق بين الكرة مع حافة القطع والمقعد المعدني ، وهي مناسبة بشكل خاص للوسط الذي يحتوي على الألياف والجسيمات الصلبة ،
سائل سميك ، وما إلى ذلك.
3. وفقًا لظروف العمل المختلفة للعملاء ، تم استخدام عدة أنواع من التقنيات المتقدمة بشكل منفصل للكرة وسطح المقعد المعدني لصمام كروي محكم الغلق ، مثل سبائك النيكل عن طريق اللحام بالرش (للصلابة HRC60) ، سبائك الأقمار الصناعية عن طريق طلاء الرش فوق الصوتي (للحصول على أقصى صلابة HRC70) ، والمواد المقواة بشكل خاص وما إلى ذلك ، والتي تكون مناسبة لأنواع كثيرة من ظروف العمل الحرجة.
4. عندما يكون الصمام مفتوحًا بالكامل ، تكون سعة التدفق كبيرة ، وفقدان الضغط صغير ، ولن يترسب الوسيط في تجويف الجسم.
5. نظرًا لكونه تأثيرًا في الهيكل وشاملًا في الاستخدام الشائع ، فإن الصمام الكروي للقطع من النوع V يتميز بخاصية الختم المثالية ويمكن أن يحل محل صمام البوابة ، الكرة الأرضية
صمام وصمام كروي عام.لتنظيم الصمام الكروي من النوع V ، يكون نطاقه التنظيمي واسعًا ، ودقة التنظيم عالية.
6. الصمامات الكروية من النوع V تستخدم بشكل رئيسي في مصانع الورق ، المصانع الكيماوية ، المصاهر
صمام الكرة نوع V
| 1-الجسم 2-مسمار 3-الجوز 4-يا الدائري 5-يا الدائري 6 - الخاتم 7 مفتاح 8 جذوع 9-يا الدائري 10 - الغدة 11-يا الدائري 12- بولت |
13-مجموعة تروس دودة 14- شطف الربيع خاتم 15-O 16 مقعد كرة على شكل 17 فولت 18- مرتكز الدوران 19- بوش 20 - وسادة ضبط حلقة 21 O 22-غطاء أسفل النهاية 23- بولت |
كرة الصمام الكروي من النوع V عبارة عن درجة V ، لذلك هناك اسم هو الصمامات الكروية من النوع V ، وهي مناسبة للاستخدام في أنواع مختلفة من خطوط الأنابيب من الفئة 150 ~ Class600.هناك نوعان من التطبيقات للصمام الكروي من النوع V وفقًا لمتطلبات العملاء المختلفة.واحد يستخدم لقطع أو تشغيل وسط خط الأنابيب.يتم استخدام الآخر كصمام تحكم لتنظيم التدفق المتوسط
القدرة في خط الأنابيب.تشمل أساليب التشغيل لقطع الصمام الكروي من النوع المشغلات اليدوية أو التروس الدودية أو الهوائية أو الكهربائية ، حيث يتم تنظيم الصمام الكروي من النوع V ، والصمام الكروي المفتوح ، والآداب المفتوحة من مشغلات تعمل بالهواء المضغوط والكهرباء.
بالنسبة لتطبيق الصمام الكروي من النوع V المعدني المحكم ، تكون درجة الحرارة بشكل عام 200.كأمر خاص ، يمكن أن تكون درجة حرارة التطبيق للصمام الكروي من النوع V المعدني إلى المعدن 425 (جسم الصمام الكربوني) أو 540 (جسم الصمام من الفولاذ المقاوم للصدأ الصلب ، والصلب CrMo ، والصلب CrMo V).
بالنسبة لصمام الكرة نوع V Soft Sealed ، تكون درجة حرارة التطبيق بشكل عام 180 (مقعد PTFE المقوى).
نوع التوصيل للصمام الكروي من النوع V يكون ذو حواف مائية
