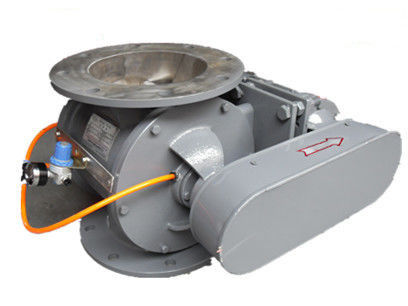

حواف دائرية علوية وسفلية ، صمام دوار ناقل للضغط الإيجابي أو السلبي ، مغذي غرفة معادلة الضغط الدوارة
غالبًا ما يستخدم الصمام الدوار في مسحوق الحليب.
يتم استخدام صمام دوار لتفريغ المسحوق أو المواد الحبيبية سواء في ضغط الهواء الإيجابي أو في ضغط الهواء السلبي لنظام النقل الهوائي ، كما أنه جهاز ضروري للتهوية وتحريك أنظمة الغبار. الصمام الدوار مناسب بشكل خاص لفصل وتفريغ المسحوق والصغير الجسيمات في عملية الشفط الإيجابي والسلبي.
يستخدم الصمام الدوار بشكل شائع في التطبيقات الصناعية والزراعية كمكون في نظام تسليم المواد السائبة أو المتخصصة. يستخدم الصمام الدوار بشكل أساسي لتفريغ مواد التربة السائبة من القواديس / الصناديق والمستقبلات والأعاصير إلى ضغط أو هوائي مدفوع بالفراغ نظام النقل. تشتمل مكونات الصمام الدوار على عمود دوار ، ومبيت ، ولوحة طرفية ، وموانع تسرب ومحامل للتعبئة.
| نطاق الضغط | نظام 2 بار والضغط التفاضلي |
| درجة حرارة العمل | -20 ℃ ~ 200 ℃ |
| الحجم الرئيسي | DN100mm ~ 1200mm (4 "~ 48") |
| معيار شفة | PN10 / ANSI150lbs / JIS / GB / HG / SH أو حسب الطلب |
| وضع محرك الأقراص | سلسلة القيادة مع OSHA Guard |
| الاهلية | 100 كجم ~ 150000 كجم / ساعة |
| متوسط التطبيق | مسحوق وشكل حبيبات |
| الدوار | ضبط شفرات الدوار الصدفي |
| رمح ختم | تعبئة الغدة أو أختام AirPuge |
| آخر | فتحة التهوية |
| نموذج | أبعاد التثبيت | عمل درجة الحرارة |
دورة في الدقيقة (دورة في الدقيقة / دقيقة) |
قوة المحرك (كو) |
وزن (كلغ) |
||||||||
| Ø أ | ØB | ØC | ح | س | إل | م | ن | لا | |||||
| 2 لتر | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | محامل داخلية≤80 ℃ محامل خارجية 300 ℃ |
3 ~ 33 | 0.55 | 80 | ||
| 4 لتر | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8 لتر | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14 لتر | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24 لتر | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35 لتر | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50 لتر | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68 لتر | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90 لتر | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16 قطر 22 | 4.0 | 820 | ||
| 150 لتر | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16 قطر 22 | 5.5 | 950 | ||
* ملاحظة: إذا تطابق شفة خاصة ، يرجى إعلامنا قبل الإنتاج.
