حواف دائرية علوية وسفلية ، صمام دوار ناقل للضغط الإيجابي أو السلبي ، مغذي غرفة معادلة الضغط الدوارة
عملية تشكيل الآلة
1. تجهيز مخرطة CNC
2. معالجة مركز التصنيع باستخدام الحاسب الآلي عالية الدقة
3. معالجة المخرطة العامة
4. آلة لكمة أجزاء المنتج
5. التشكيل على البارد
6. تجميع اللحام
كيف نتحكم في جودة التشغيل الآلي
1. أجزاء معالجة مخرطة CNC عالية الدقة.
2. آلات طحن متقدمة
3. التفتيش UT لضمان جودة اللحام
4. لحام تلميع
5. فحص المظهر والحجم بنسبة 100٪ عبر الإنترنت (السماكة ، الاستدارة ، إلخ)
6. تشكيل الحجم والمظهر
غالبًا ما يستخدم الصمام الدوار في الخام.

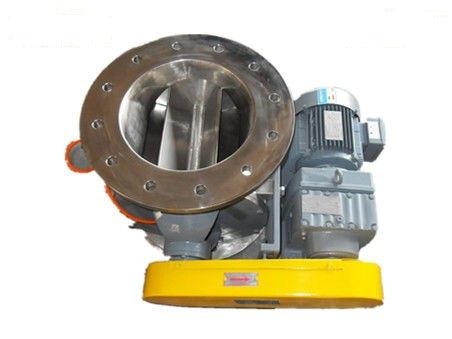

يتم استخدام صمام دوار لتفريغ المسحوق أو المواد الحبيبية سواء في ضغط الهواء الإيجابي أو في ضغط الهواء السلبي لنظام النقل الهوائي ، كما أنه جهاز ضروري للتهوية وتحريك أنظمة الغبار. الصمام الدوار مناسب بشكل خاص لفصل وتفريغ المسحوق والصغير الجسيمات في عملية الشفط الإيجابي والسلبي.
مغذيات الهواء الدوارة لها تطبيقات واسعة في الصناعة حيث يتم استخدام قوى التدفق الحر الجاف أو الحبيبات أو البلورات أو الكريات. تشتمل مكونات الصمام الدوار على عمود دوار ، ومبيت ، ولوحة طرفية ، وموانع تسرب ومحامل للتعبئة. أو ملحومة ويتم تشغيلها عادةً بواسطة محركات احتراق داخلية صغيرة أو محركات كهربائية.
| نطاق الضغط | نظام 2 بار والضغط التفاضلي |
| درجة حرارة العمل | -20 ℃ ~ 200 ℃ |
| الحجم الرئيسي | DN100mm ~ 1200mm (4 "~ 48") |
| معيار شفة | PN10 / ANSI150lbs / JIS / GB / HG / SH أو حسب الطلب |
| وضع محرك الأقراص | سلسلة القيادة مع OSHA Guard |
| الاهلية | 100 كجم ~ 150000 كجم / ساعة |
| متوسط التطبيق | مسحوق وشكل حبيبات |
| الدوار | ضبط شفرات الدوار الصدفي |
| رمح ختم | تعبئة الغدة أو أختام AirPuge |
| آخر | فتحة التهوية |
| نموذج | أبعاد التثبيت | عمل درجة الحرارة |
دورة في الدقيقة (دورة في الدقيقة / دقيقة) |
قوة المحرك (كو) |
وزن (كلغ) |
||||||||
| Ø أ | ØB | ØC | ح | س | إل | م | ن | لا | |||||
| 2 لتر | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | محامل داخلية≤80 ℃ محامل خارجية 300 ℃ |
3 ~ 33 | 0.55 | 80 | ||
| 4 لتر | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8 لتر | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14 لتر | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24 لتر | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35 لتر | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50 لتر | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68 لتر | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90 لتر | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16 قطر 22 | 4.0 | 820 | ||
| 150 لتر | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16 قطر 22 | 5.5 | 950 | ||
* ملاحظة: إذا تطابق شفة خاصة ، يرجى إعلامنا قبل الإنتاج.
