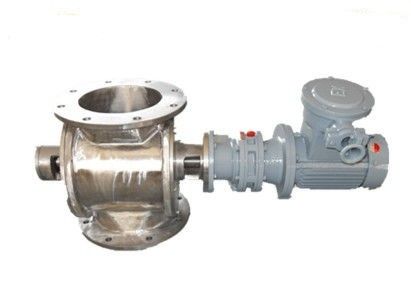

حواف دائرية علوية وسفلية ، صمام دوار ناقل للضغط الإيجابي أو السلبي ، مغذي غرفة معادلة الضغط الدوارة
كيف نتحكم في جودة التشغيل الآلي
في الإنتاج ، لا نطلب الكمية فحسب ، بل الجودة أيضًا.
كيف نضمن جودة المنتج النهائي (فحص FQC)
1. التفتيش البصري
2. قياس درجة المواد
3. فحص البعد
4. كشف الخشونة
5. كشف الخشونة
6. اختبار التسرب
غالبًا ما يستخدم الصمام الدوار في الجهاز اللوحي.
يتم استخدام صمام دوار لتفريغ المسحوق أو المواد الحبيبية سواء في ضغط الهواء الإيجابي أو في ضغط الهواء السلبي لنظام النقل الهوائي ، كما أنه جهاز ضروري للتهوية وتحريك أنظمة الغبار. الصمام الدوار مناسب بشكل خاص لفصل وتفريغ المسحوق والصغير الجسيمات في عملية الشفط الإيجابي والسلبي.
مغذيات غرفة معادلة الضغط الدوارة لها تطبيقات واسعة في الصناعة حيث يتم استخدام قوى التدفق الحر الجاف أو الحبيبات أو البلورات أو الكريات.يستخدم الصمام الدوار بشكل أساسي لتفريغ مواد التربة السائبة من القواديس / الصناديق والمستقبلات والأعاصير إلى نظام نقل هوائي مدفوع بالضغط أو بالفراغ.تحتوي الدوارات على دوارات كبيرة مصبوبة أو ملحومة ويتم تشغيلها عادةً بواسطة محركات احتراق داخلي صغيرة أو محركات كهربائية.
| نطاق الضغط | نظام 2 بار والضغط التفاضلي |
| درجة حرارة العمل | -20 ℃ ~ 200 ℃ |
| الحجم الرئيسي | DN100mm ~ 1200mm (4 "~ 48") |
| معيار شفة | PN10 / ANSI150lbs / JIS / GB / HG / SH أو حسب الطلب |
| وضع محرك الأقراص | محرك مباشر مع حماية OSHA |
| الاهلية | 100 كجم ~ 150000 كجم / ساعة |
| متوسط التطبيق | مسحوق وشكل حبيبات |
| الدوار | ضبط شفرات الدوار الصدفي |
| رمح ختم | تعبئة الغدة أو أختام AirPuge |
| آخر | فتحة التهوية |
| نموذج | أبعاد التثبيت |
عمل |
دورة في الدقيقة |
قوة المحرك (كو) |
وزن (كلغ) |
||||||||
| Ø أ | ØB | ØC | ح | س | إل | م | ن | لا | |||||
| 2 لتر | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
محامل داخلية≤80 ℃ |
3 ~ 33 | 0.55 | 80 | ||
| 4 لتر | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8 لتر | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14 لتر | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24 لتر | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35 لتر | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50 لتر | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68 لتر | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90 لتر | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16 قطر 22 | 4.0 | 820 | ||
| 150 لتر | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16 قطر 22 | 5.5 | 950 | ||
* ملاحظة: إذا تطابق شفة خاصة ، يرجى إعلامنا قبل الإنتاج.
