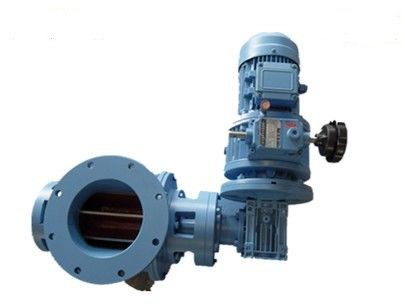

حواف دائرية علوية وسفلية ، صمام دوار ناقل للضغط الإيجابي أو السلبي ، مغذي غرفة معادلة الضغط الدوارة
عملية تشكيل الآلة
1. تجهيز مخرطة CNC
2. معالجة مركز التصنيع باستخدام الحاسب الآلي عالية الدقة
3. معالجة المخرطة العامة
4. آلة لكمة أجزاء المنتج
5. التشكيل على البارد
6. تجميع اللحام
غالبًا ما يستخدم الصمام الدوار في الجبس.
يتم استخدام صمام دوار لتفريغ المسحوق أو المواد الحبيبية سواء في ضغط الهواء الإيجابي أو في ضغط الهواء السلبي لنظام النقل الهوائي ، كما أنه جهاز ضروري للتهوية وتحريك أنظمة الغبار. الصمام الدوار مناسب بشكل خاص لفصل وتفريغ المسحوق والصغير الجسيمات في عملية الشفط الإيجابي والسلبي.
مغذيات الهواء الدوارة لها تطبيقات واسعة في الصناعة حيث يتم استخدام قوى التدفق الحر الجاف أو الحبيبات أو البلورات أو الحبيبات. يستخدم الصمام الدوار بشكل أساسي لتفريغ مواد التربة السائبة من القواديس / الصناديق والمستقبلات والأعاصير إلى ضغط أو فراغ- نظام نقل هوائي مدفوع. تشتمل مكونات الصمام الدوار على عمود دوار ، ومبيت ، ولوحة طرفية ، وموانع تسرب ومحامل للتعبئة.
شركتنامتخصص في تصميم وإنتاج صمامات المياه عالية الجودة ، وقد نمت لتصبح واحدة من الشركات المصنعة الرائدة لصمامات التحكم في السوائل.نقوم بتصميم وتصنيع مجموعة واسعة من صمامات السوائل ، مثل صمام التحكم بالطفو ، الصمام الكروي مرتكز الدوران ، صمام تخفيض ضغط الماء ، صمام الهواء الدوار ، صمام الفراشة الصحي ، صمام الفحص الهيدروليكي ، صمام تحرير هواء الصرف الصحي ، إلخ. ابتكارنا التقني المستمر جنبًا إلى جنب مع أنظمة مراقبة الجودة الصارمة التي مكنتنا من تقديم أداء عالي وقيمة بارزة في التطبيقات الصناعية.
| نطاق الضغط | نظام 2 بار والضغط التفاضلي |
| درجة حرارة العمل | -20 ℃ ~ 200 ℃ |
| الحجم الرئيسي | DN100mm ~ 1200mm (4 "~ 48") |
| معيار شفة | PN10 / ANSI150lbs / JIS / GB / HG / SH أو حسب الطلب |
| وضع محرك الأقراص | محرك مباشر مع حماية OSHA |
| الاهلية | 100 كجم ~ 150000 كجم / ساعة |
| متوسط التطبيق | مسحوق وشكل حبيبات |
| الدوار | ضبط شفرات الدوار الصدفي |
| رمح ختم | تعبئة الغدة أو أختام AirPuge |
| آخر | فتحة التهوية |
| نموذج | أبعاد التثبيت |
عمل |
دورة في الدقيقة |
قوة المحرك (كو) |
وزن (كلغ) |
||||||||
| Ø أ | ØB | ØC | ح | س | إل | م | ن | لا | |||||
| 2 لتر | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
محامل داخلية≤80 ℃ |
3 ~ 33 | 0.55 | 80 | ||
| 4 لتر | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8 لتر | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14 لتر | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24 لتر | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35 لتر | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50 لتر | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68 لتر | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90 لتر | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16 قطر 22 | 4.0 | 820 | ||
| 150 لتر | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16 قطر 22 | 5.5 | 950 | ||
* ملاحظة: إذا تطابق شفة خاصة ، يرجى إعلامنا قبل الإنتاج.
