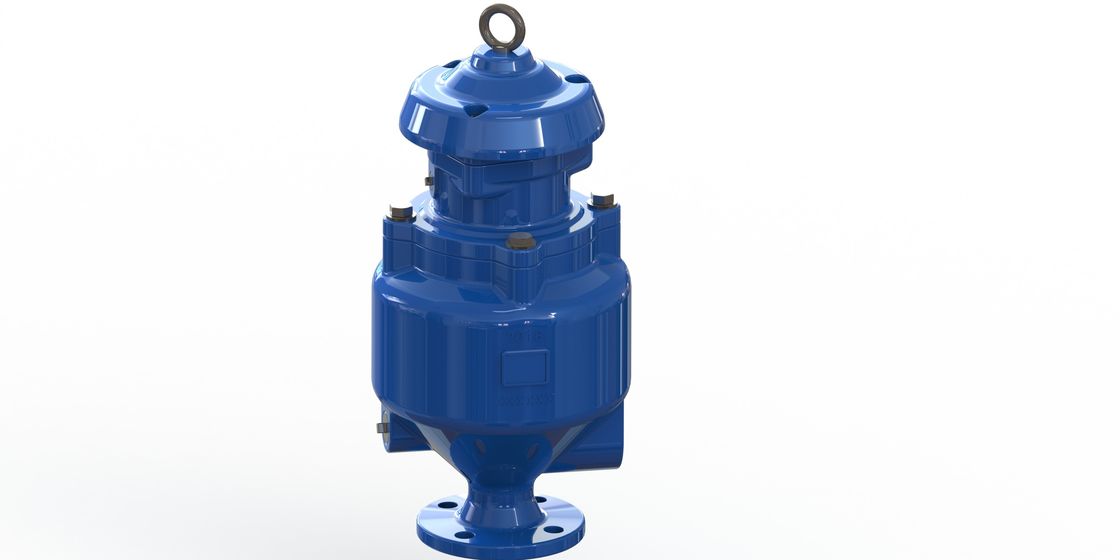

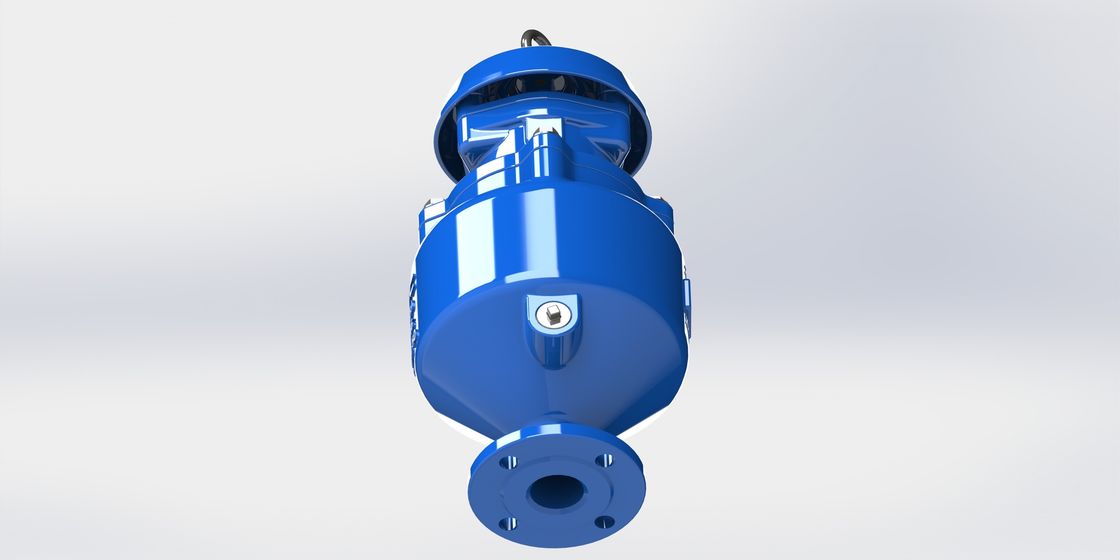

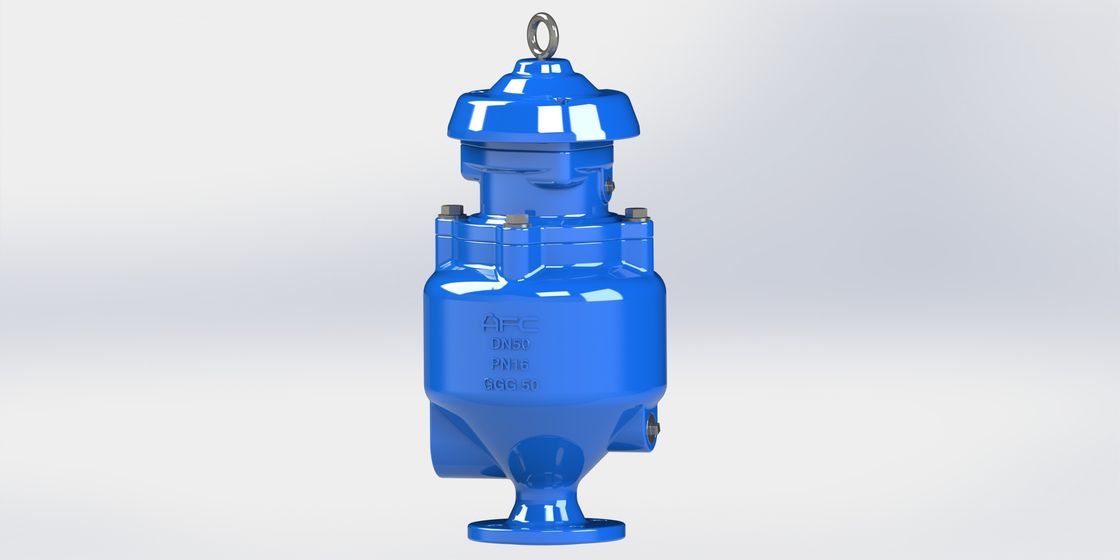

صمام إطلاق هواء مياه الصرف الصحي

مجموعة مياه الصرف الصحي ، صمام إطلاق الهواء ، غرفة واحدة ، وظيفة ثلاثية ، نوع شفة منطقة التدفق الكاملة







عملية تشكيل الآلة



1. تجهيز مخرطة CNC

2. معالجة مركز التصنيع باستخدام الحاسب الآلي عالية الدقة

3. معالجة المخرطة العامة

4. آلة لكمة أجزاء المنتج

5. التشكيل على البارد

6. تجميع اللحام





كيف نتحكم في جودة التشغيل الآلي



1. أجزاء معالجة مخرطة CNC عالية الدقة.

2. آلات طحن متقدمة

3. التفتيش UT لضمان جودة اللحام

4. لحام تلميع

5. فحص المظهر والحجم بنسبة 100٪ عبر الإنترنت (السماكة ، الاستدارة ، إلخ)

6. تشكيل الحجم والمظهر



وصف:



يوفر صمام تحرير الهواء المشترك لمياه الصرف الصحي 3 وظائف:



1. إطلاق هواء كبير

1-1.أثناء ملء المياه لخط الأنابيب ، سيبقى الطفو في موضعه الأصلي.(افتح)



1-2.دع الهواء الكبير يخرج من الصمام من خلال فوهة كبيرة.



2. إطلاق هواء صغير

2-1 عندما يرتفع مستوى الماء إلى الأعلى ، سيكون العوامة في موضعها القريب وتغلق قوس الختم - الفتحة الكبيرة والفتحة الصغيرة.



2-2 الهواء (2٪ من الهواء المذاب في الماء) يخرج باستمرار من الماء ويتجمع في أعلى الصمام.



2-3 سيتم دفع العوامة لأسفل وترك جيب صغير من خلال فتحة صغيرة.



2-4 سيظل قوس الختم في موضع قريب حتى يفرغ الماء



3. كمية هواء كبيرة أثناء تصريف خط الأنابيب.

3-1 سوف ينزل العائم عندما يكون فارغًا من خط الأنابيب.



3-2 سوف يدخل الهواء الكبير إلى خط الأنابيب من خلال الصمام.



3-3- منع انهيار خط الأنابيب وكسر الفراغ.



3-4. حماية الختم الدائري من الانسداد في خط الأنابيب.



سمات:

. تصميم متقدم: آلية بسيطة وطفو قوي لمنع التشقق أثناء المطرقة المائية المفاجئة والإغلاق السريع.

. رئيس الصرف في الجزء العلوي والسفلي للتنظيف.

.لا توجد أذرع أو رافعات لمنع الاهتزاز والانحناء والإغلاق المباشر للشوفان المسطح.
.مغطى بالكامل بالإيبوكسي داخل وخارج جسم الصمام لخدمات طويلة الأمد.
.معيار التصنيع: BS EN1074-4 ، AWWA C512
.حفر الشفة والأبعاد: BS EN 1092 و BS EN 558 وشفة ANSI.



مجالات الخدمة:

لنظام مياه الصرف الصحي.

معلومات تقنية:

نطاق الحجم: DN 50-200 مللي متر
تصنيفات الضغط: 1.0Mpa ، 1.6Mp (شفة)
درجة حرارة العمل: -10 درجة -80 درجة مئوية.
وسائط التدفق: مياه الصرف الصحي.
يرجى استشارة المصنع للحصول على PN25 وجهاز مضاد للصدمات عندما تكون هناك مشكلة بمطرقة مائية.



جدول التحديد السريع
نسبة تدفق الماء CMH	1360	4160	8500	19100	33400
حجم الأنبوب الرئيسي مم	80-400	400-700	750-1000	1050-1500	1500-2000
حجم سكار مم	50	80	100	150	200



مادة:







البعد:
