صمام الحجاب الحاجز الصحي ثلاثي الاتجاه على شكل U للصناعات الدوائية
-
إبراز
صمام التحكم في تدفق الحجاب الحاجز
-
ستانلس ستيلدرجة صحية 1.4435 / 316L
-
وضع القيادةيدوي أو Pnuematic
-
ينتهي الاتصاللحام ، شفة أو ثلاثي المشبك
-
حجم الميناء1/4 "- 4"
-
نوع التدفقثلاثي
-
اتجاه التدفقشكل U
-
نطاق درجة حرارة-10 ~ 120 درجة مئوية
-
وظيفةيدوي
-
مكان المنشأالصين
-
اسم العلامة التجاريةOEM
-
إصدار الشهاداتGMP, ASME BPE, 3A, CE
-
رقم الموديلCX-SDV-10
-
وثيقة
-
الحد الأدنى لكمية1
-
الأسعارnegotiable
-
تفاصيل التغليفحالات الخشب الرقائقي
-
وقت التسليم15-60 يوم
-
شروط الدفعL / C ، T / T
-
القدرة على العرضبناء على الطلب
صمام الحجاب الحاجز الصحي ثلاثي الاتجاه على شكل U للصناعات الدوائية
دليل / هوائي صحي U نوع ثلاث طرق صمام الحجاب الحاجز الملحومة
كيف نتحكم في جودة التشغيل الآلي
1. أجزاء معالجة مخرطة CNC عالية الدقة.
2. آلات طحن متقدمة
3. التفتيش UT لضمان جودة اللحام
4. لحام تلميع
5. فحص المظهر والحجم بنسبة 100٪ عبر الإنترنت (السماكة ، الاستدارة ، إلخ)
6. تشكيل الحجم والمظهر
وصف المنتج:
يمكن تشغيل صمام الحجاب الحاجز الصحي ثلاثي الاتجاهات على شكل حرف U إما عن طريق عجلة يدوية أو مشغل هوائي.يتم تطبيقه بشكل خاص في عملية النظافة والتعقيم للصناعات الدوائية.
صمام الحجاب الحاجز الصحي ذو الشكل U مناسب جدًا للفتح / الإغلاق والتحكم في التدفق في نظام خطوط الأنابيب.
يوفر الحجاب الحاجز إحكامًا لجسم الصمام وختمًا لمقعد الصمام.تجويف الصمام معزول تمامًا من الخارج ، لذلك يمكن أن يصل إلى درجة عالية من التقشف.
مبدأ العمل:
عندما يكون الصمام مغلقًا ، يتحرك الحجاب الحاجز إلى أسفل حتى يفصل تمامًا مقعد الصمام عن تجويف الصمام.
عند تشغيل المقبض اليدوي أو المشغل الهوائي ، مما يجعل ساق الصمام يتحرك لأعلى ، يتحرك الحجاب الحاجز لأعلى وفقًا لذلك ، يتم فتح الصمام.
مزايا التصميم:
1. قدرة تدفق ممتازة جدا
2. أسهل بكثير للتنظيف
3. CIP / SIP عملية ودية
4. مناسب جدا للسوائل اللزجة
تحديد:
| اسم المنتج: | صمام الحجاب الحاجز من النوع U ثلاثي الاتجاهات مع EPDM + PTFE |
| مادة جسم الصمام: | SS316L |
| مادة الختم: | حشية عتبة واحدة / لاصق PTFE + EPDM / قطعتان PTFE + EPDM |
| ضغط MaxWorking: | 10 بار (حسب الحجاب الحاجز) |
| Max.Working درجة حرارة: | -30 إلى 130 درجة مئوية |
| الحجم المتاح: | 1 "- 4" ، DN25-DN100 |
| اتصال متوفر: | مشبك / لحام / وصلة خاصة |
| المعيار المتوفر: | 3A / BPE / DIN / ISO / IDF |
| تعمل: | يدوي ، هوائي |
| الهيكل المتوفر: | مستقيم ، نقطة الإنطلاق ، نوع U ، قاع الخزان |
| يتحكم: | محدد وضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
| شهادة: | 3A / 54-02 (1580) ، PED / 97/23 / EC ، FDA.177.2600 |
| مجال التقديم: | منتجات الألبان والأغذية والمشروبات والصيدلة ومستحضرات التجميل ، إلخ |
| خيارات نموذج جامعة كاليفورنيا: | UC-H ، الولايات المتحدة- K |
| Intallation: | لتثبيت عجلة يدوية أو مشغل هوائي اختياري |
التطبيقات:
بصرف النظر عن تشغيل الصمامات الغشائية يدويًا أو هوائيًا ، فهي متخصصة لاستخدامها في العمليات الصحية والتعقيم في صناعة الأدوية.
الصمام ممتاز للتحكم في التدفق وكذلك لواجبات التشغيل / الإيقاف.
بالمقارنة مع الصمامات الأخرى ، فإن صمام الحجاب الحاجز أسهل في التنظيف.يمكنه معالجة المواد بالجسيمات بشكل أفضل.
وظاهرة التجويف أقل من ذي قبل أثناء تطبيق التحكم في التدفق.
جسم الصمام:
يتم تشكيل فراغ الجسم من خلال قطعة من سبائك الفولاذ المقاوم للصدأ ، في عملية تزوير ،
إلى جانب درجة الحرارة العالية التي توفرها الطرق ، من خلال تغيير شكل البثق الفارغ ،
من خلال التزوير بعد ارتفاع الجسم ، يكون الهيكل أكثر اتساقًا ، ولا يوجد ثقب رمل
والشوائب الأخرى.ثم من خلال مركز المعالجة ، استمر في التشغيل الآلي عالي الدقة.
جسم الصب مصنوع من نموذج شمع البارافين المقولب ، نموذج شمع البارافين التسلل في السيراميك ،
للسماح لسطح قالب شمع الجسم بالكامل بتشكيل طبقة من السيراميك القوي.تذوب الشمع modl ، ثم في ذوبان محلول الفولاذ المقاوم للصدأ ، بعد التبريد توقف عن ظهور السيراميك ، يتكون الجسم الفارغ.حجم الصب دقيق للغاية ، المظهر الخارجي بسيط ونظيف ومرتب.

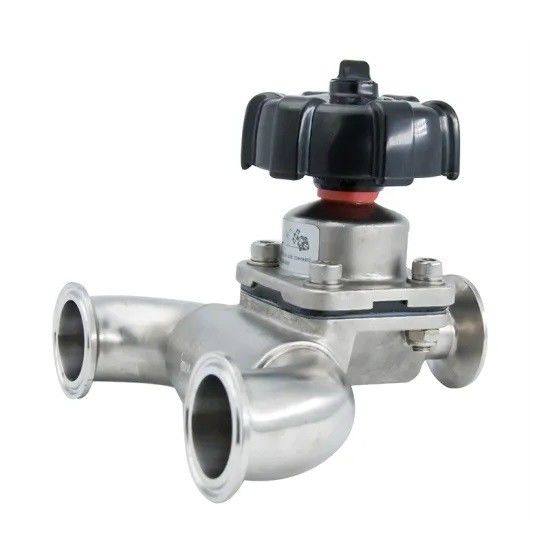

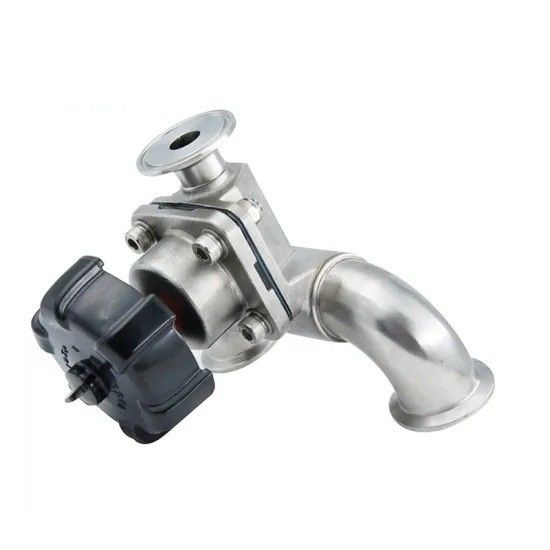

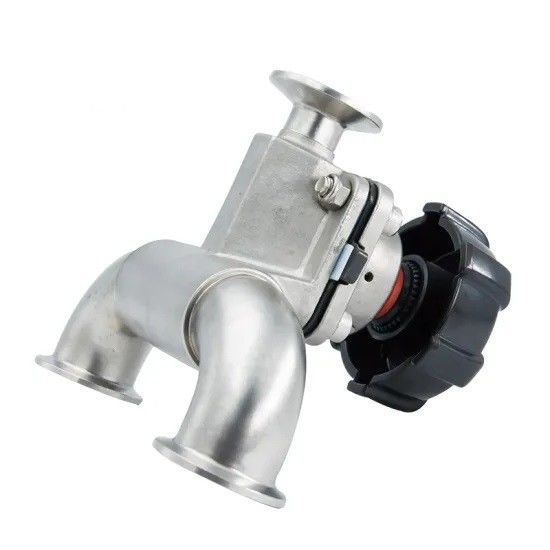

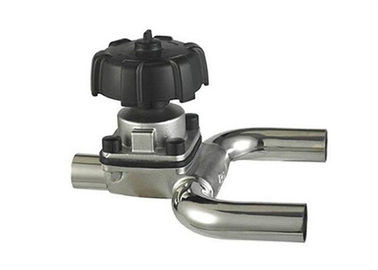

صور الصمام:
